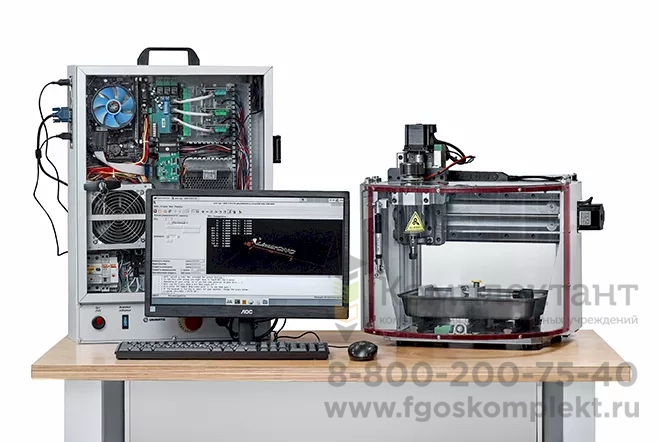

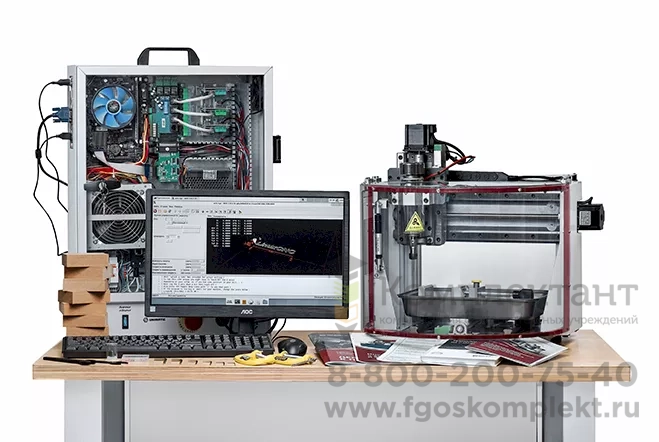

Станок фрезерно-гравировальный с чпу, оснащенный щитком-экраном из оргстекла «Униматик ЮМ-Гравер»

Настольный трехосевой фрезерно-гравировальный станок с ЧПУ, управляемый от персонального компьютера, соответствует по конструкции и функционированию промышленному стандарту.

Назначение

Станки с числовым программным управлением серии «Юный машиностроитель» (ЮМ) предназначены для профессиональной ориентации школьников, студентов и молодежи, ознакомления с принципами промышленного программирования и практической разработки управляющих программ для современных систем ЧПУ. Предназначены для фрезерной и сверлильной обработки, а также для гравировки на деталях из легких конструкционных материалов (дерево, пластмасса).

Особенности конструкции

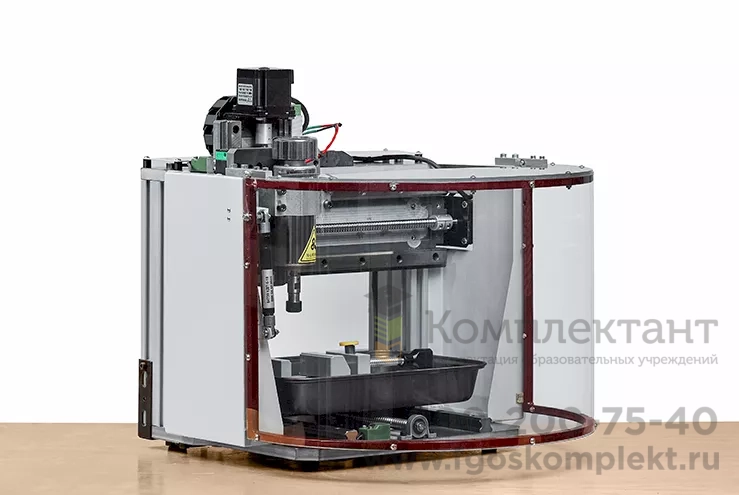

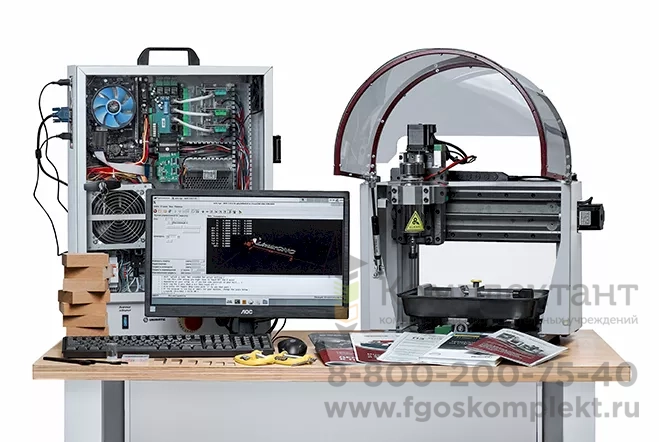

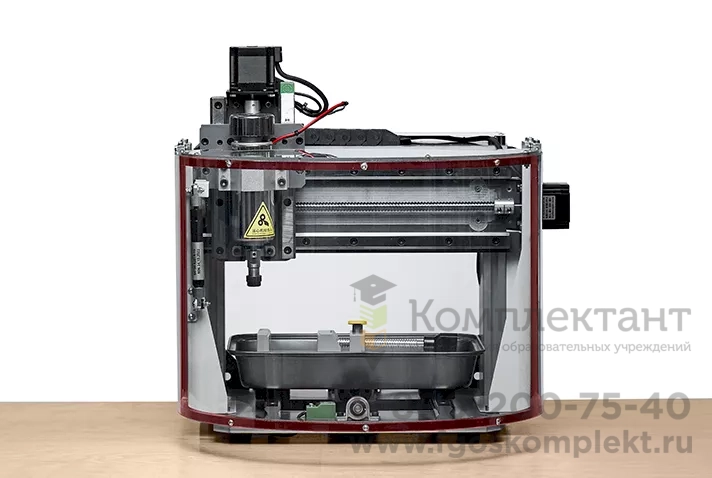

 Настольные станки с ЧПУ, управляемые от персонального компьютера, соответствует по конструкции и функционированию промышленному стандарту. Габариты станков позволяют разместить их на обычном верстаке для удобства доступа к ним. В целях обеспечения безопасности учащихся, предусмотрена многоступенчатая, автоматическая защита рабочей области станков, которая закрывается прозрачным защитным экраном. Если ограждение не закрыто – запуск станка невозможен.

Характеристики:

Рабочая зона
Размеры стола ДхШ, мм	250 x 180
Максимальные габариты заготовки – мм х мм х мм	240 х 170 х 60
Максимальная длина заготовки, мм	240
Макс.расстояние между шпинделем и центром стола, мм	110
Шпиндель
Количество шпинделей	1
Скорость вращения главного шпинделя, об/мин	2000-12000
Мощность шпинделя, кВт	0,5
Перемещения по осям
Перемещение по оси X, мм	270
Перемещение по оси Y, мм	190
Перемещение по оси Z, мм	95
Общие характеристики
Разновидность (станок/обрабатывающий центр)	станок
Габаритные размеры - мм	585 х 495 х 480
Габаритные размеры электрошкафа, мм	450х200х650
Напряжение	220 В; 50/60 Гц
Вес, кг	25

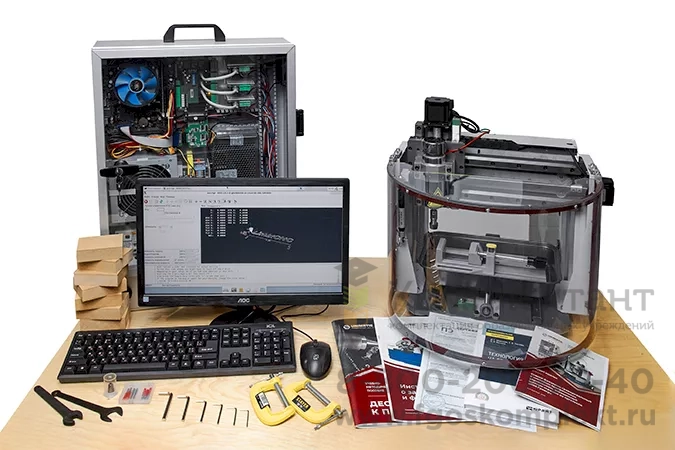

Основные компоненты

• трех-осевой фрезерно-гравировальный станок
• блок-системы ЧПУ со встроенным персональным компьютером
• монитор, клавиатура, мышь компьютерная
• фрезы, граверы
• цанга для фрезерного шпинделя
• тисы с комплектом крепления
• инструмент, заготовки
• техническая документация
• методические материалы
• сертификат соответствия ГОСТ Р
