Проверка теоремы Гюйгенса-Штейнера методом вращательных колебаний
Назначение
- изучение свободных вращательных колебаний механической системы
- изучение понятия момента инерции твердого тела
- проверка теоремы Гюйгенса-Штейнера методом вращательных колебаний
Устройство

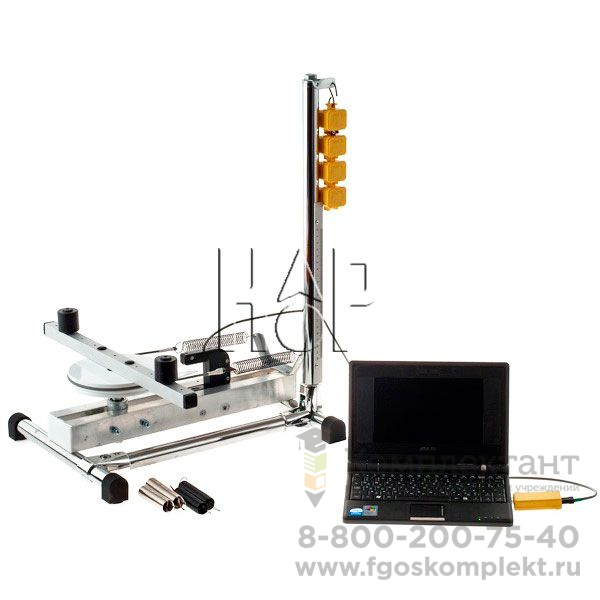

Установка собрана нараме ивключает установленный навертикальной оси шкив истойку сошкалой дляопределения жесткости пружин. Нашкив одет пассик сдвумя пружинами, концы которых закреплены нараме. Кшкиву жестко прикреплен металлический профиль срядом отверстий, вкоторых симметрично относительно оси вращения могут фиксироваться грузы.
Описание
Для регистрации периода вращательных колебаний используется оптоэлектрический датчик, установленный на раме. Сигнал на экране компьютера имеет вид временной диаграммы состояний датчика, перекрытие оптической оси которого осуществляется язычком, жестко закрепленным на шкиве. Период колебаний определяется по интервалу времени между соответствующими фронтами (передним или задним) ближайших четных или нечетных импульсов на экране.
Зависимость состояния датчика от времени.
