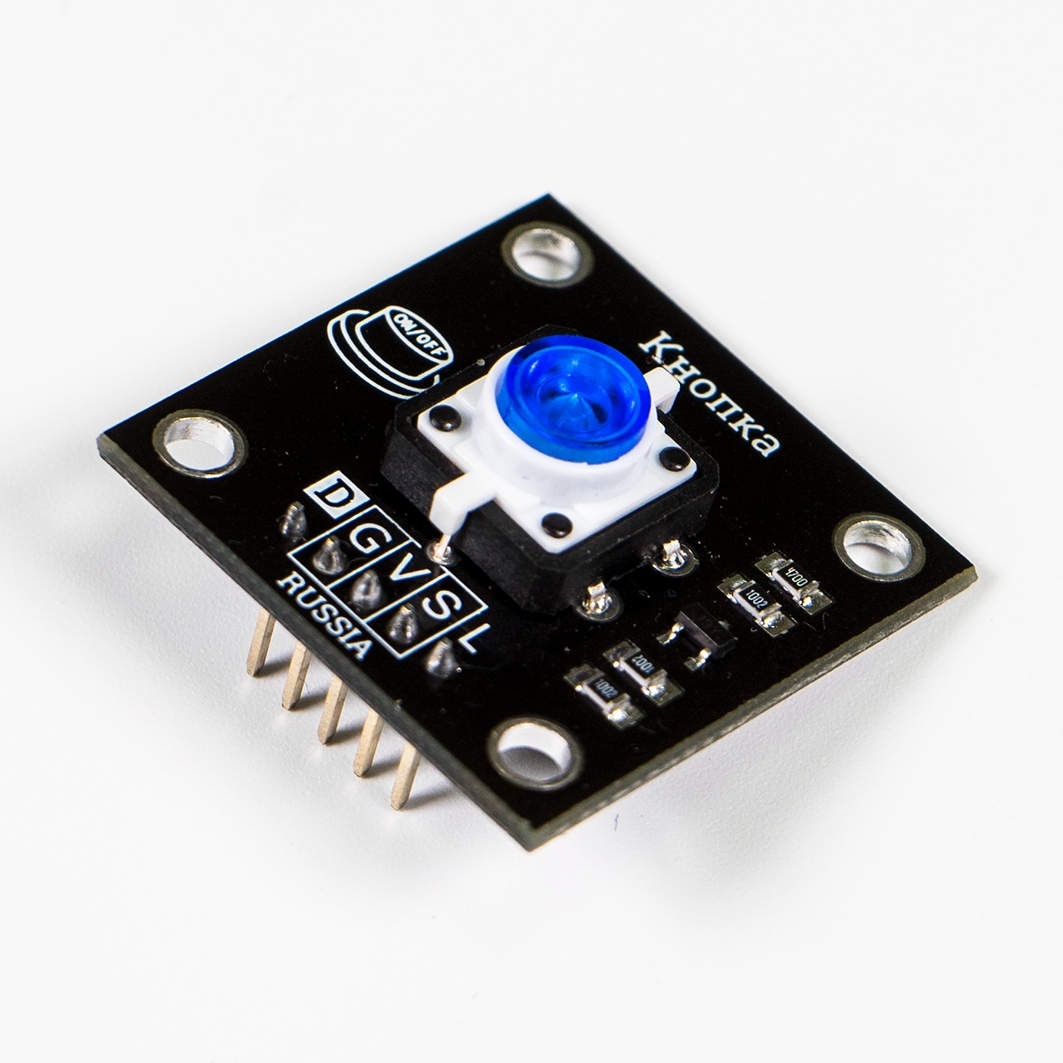

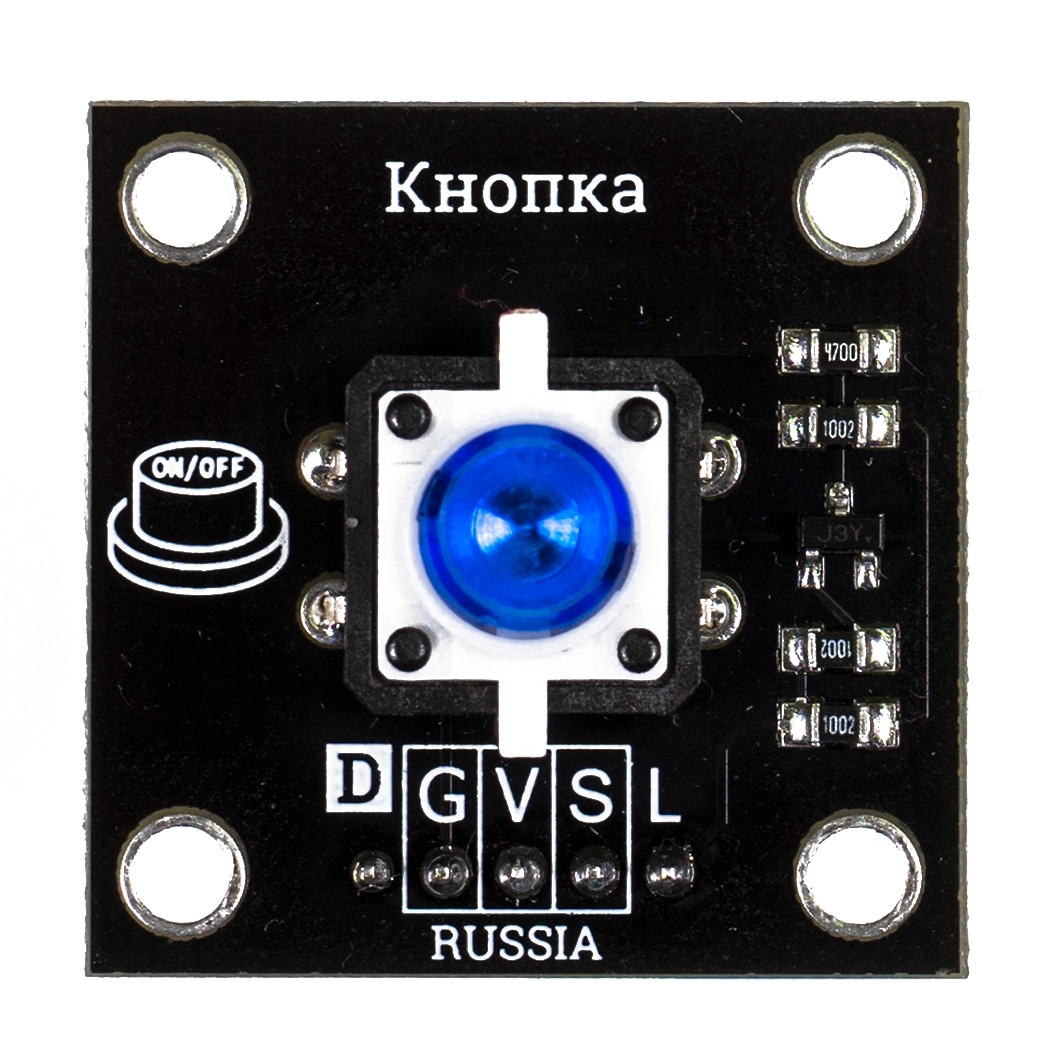

Кнопка со светодиодом, синяя (Trema-модуль V2.0) для Arduino

Общие сведения

Trema-модуль Кнопка со светодиодом — это тактовая кнопка, которая может служить источником сигналов (команд) для Ваших проектов, а светодиод позволит достичь интерактивности и наглядности.

Кнопки используются для управления устройствами, подачи команд, осуществления настроек, ввода данных и т.д.

Если вам не нужен светодиод для индикации, то можете воспользоваться аналогичным и более простым вариантом Trema-модуль Кнопка без светодиода.

Подробнее про модуль.

Видео

Характеристики

• Рабочее напряжение: до 5,5 В
• Коммутируемый ток: до 50 мА
• Время дребезга при нажатии: < 3 мкс
• Время дребезга при отпускании: < 5 мс
• Сопротивление прижимающего резистора: 10 кОм
• Сопротивление S - V: > 100 МОм (в разомкнутом состоянии)
• Сопротивление S - V: < 100 мОм (в замкнутом состоянии)
• Рабочая температура: -20 ... 70 °C
• Габариты: 30x30x15 (без учёта выводов)

Все модули линейки "Trema" выполнены в одном формате

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Модуль можно подключать к любому выводу Arduino.

Инструкция по подключению.

Комплектация

• 1x Trema-модуль Кнопка;

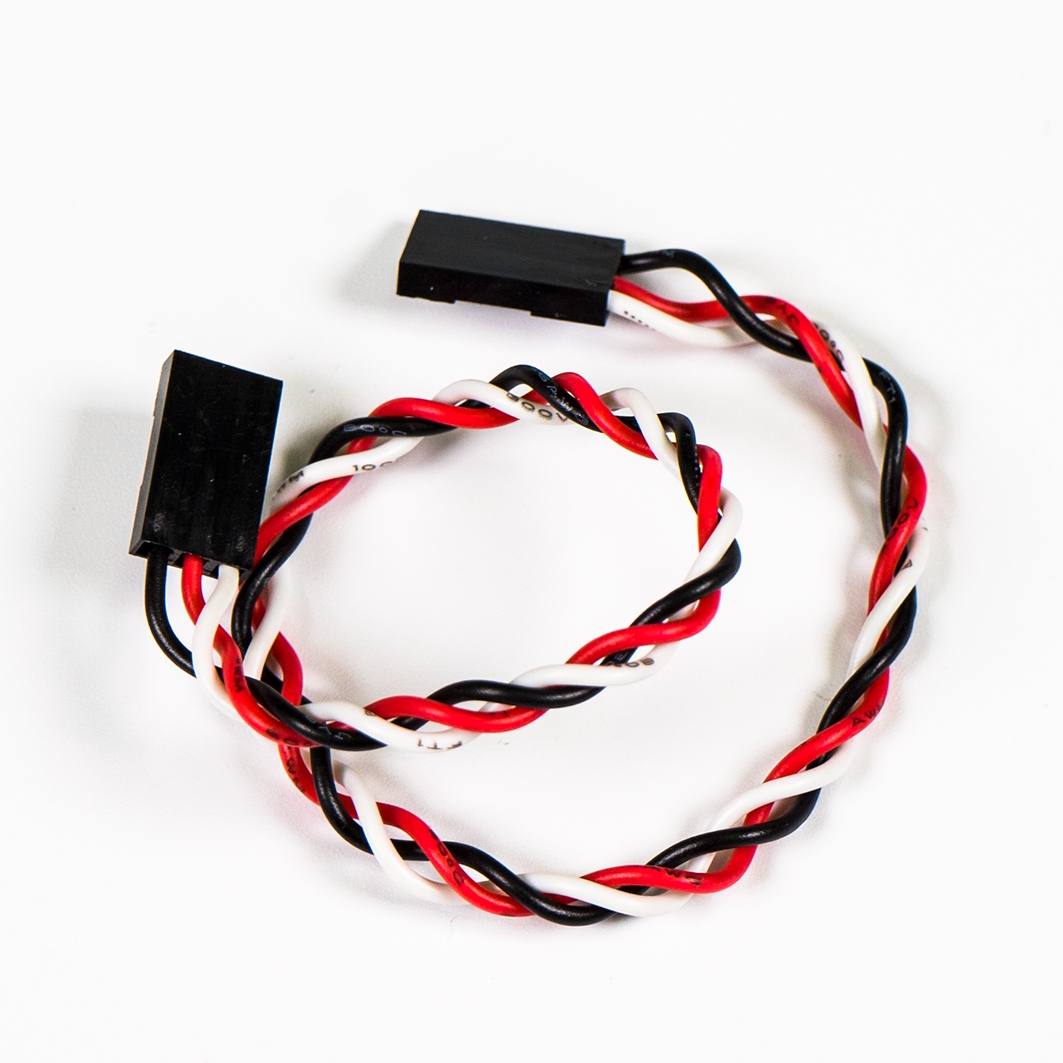

• 1x Трёхпроводной шлейф;

Ссылки

• Wiki - Кнопка (Trema-модуль);
