SPI адаптер карт MicroSD v1.0 для Arduino (Работает с официальными программами Arduino) для Arduino

Общие сведения

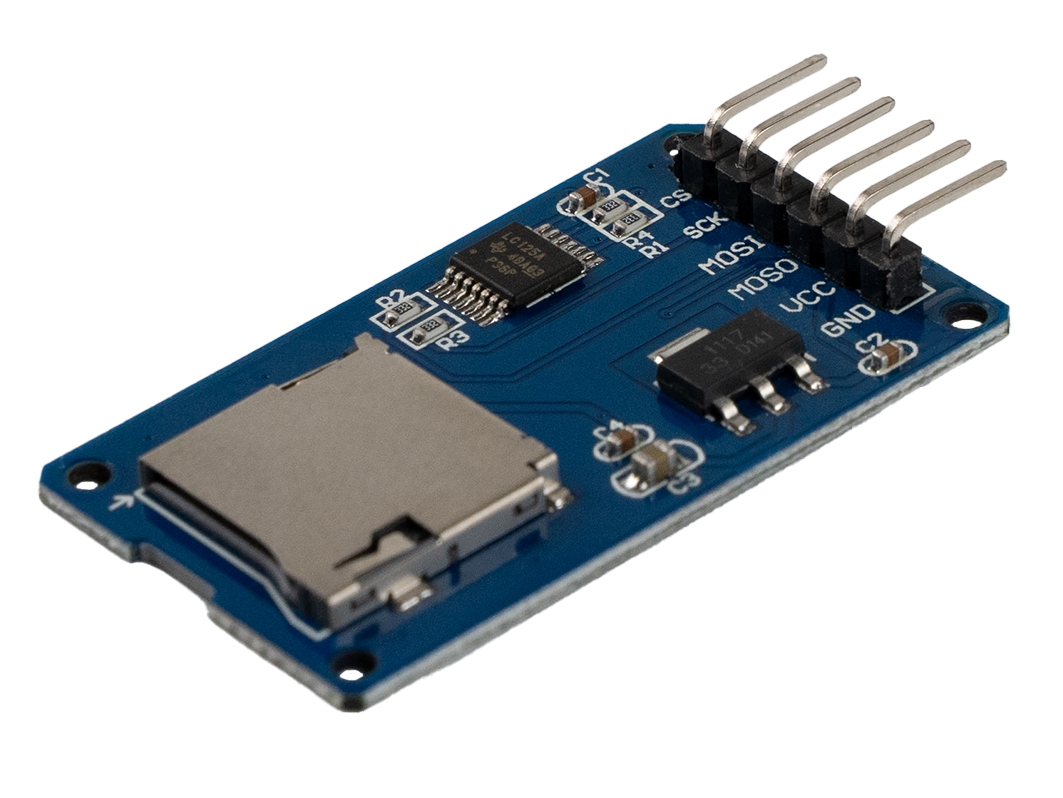

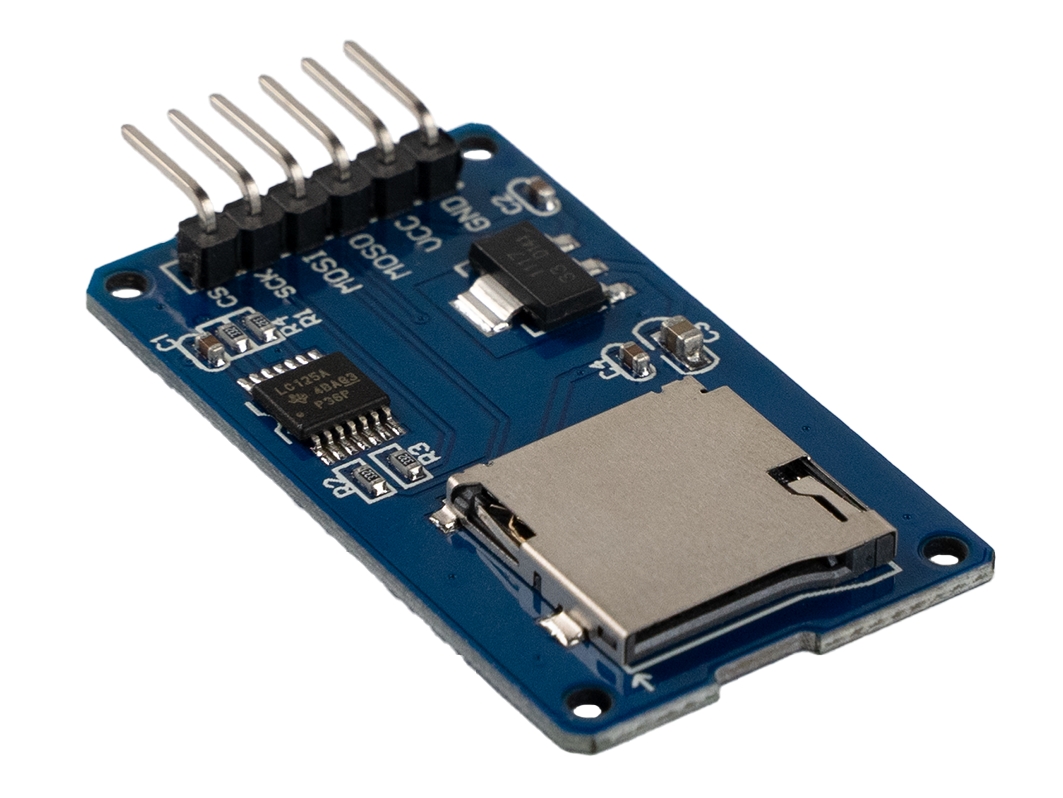

SPI адаптер карт MicroSD v1.0 — позволяет работать с картами MicroSD (Micro Secure Digital).

Характеристики

• Входное напряжение питания: 4,5 ... 5,5 В
• Ток потребляемый адаптером: 0,2 ... 200 мА
• Поддерживаемые уровни логической «1»: 3,3 / 5 В
• Поддерживаемый объем MicroSD: до 2 Гб
• Поддерживаемый объем MicroSDHC: до 32 Гб
• Габариты: 46x24x7 мм
• Вес: 5 г

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

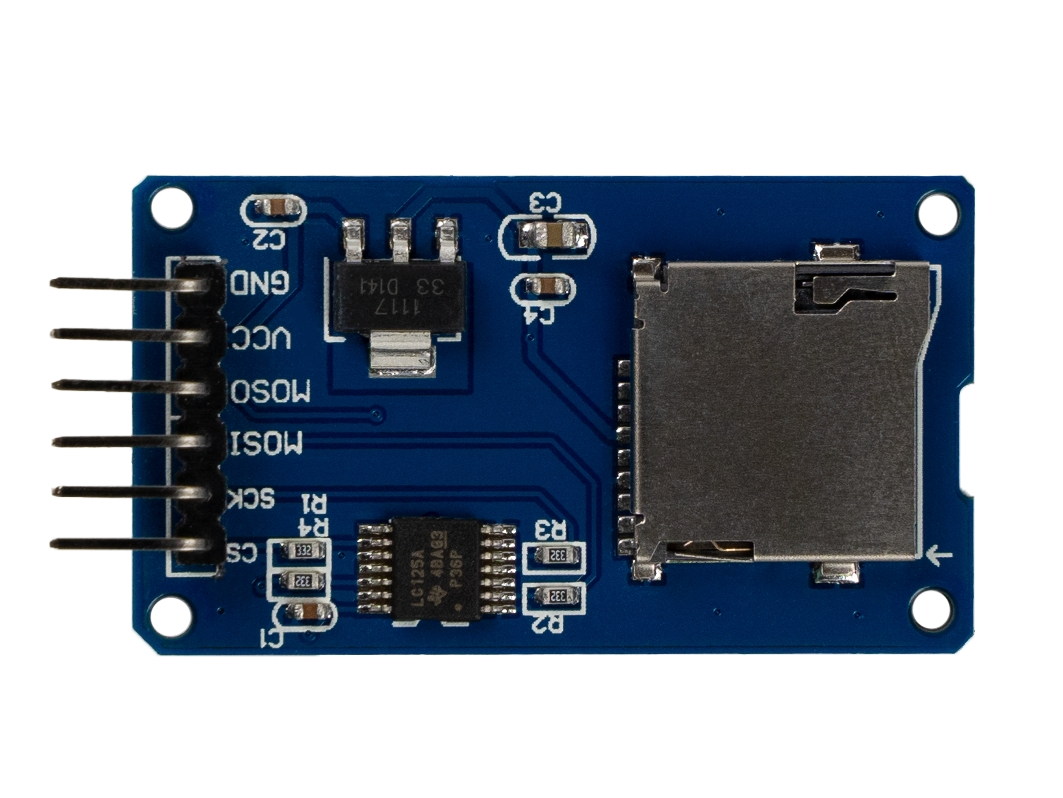

Адаптер подключается к аппаратным выводам шины SPI (4 вывода: CS, SCK, MOSI, MISO). Название выводов указано на адаптере, их нужно подключить к одноименным выводам arduino (описание выводов можно посмотреть тут).

Для arduino Uno аппаратные выводы SPI имеют следующую нумерацию:

• CS - 10;
• MOSI - 11;
• MISO - 12;
• SCK - 13;

Схему подключения адаптера к arduino Uno можно посмотреть в уроке 20.

Если на шине SPI уже находится устройство подключённое к аппаратному выводу CS, то для адаптера можно назначить другой цифровой вывод CS, например 4 (как это указано в стандартных примерах Arduino IDE > Файл > Образцы > SD > ... ). При этом и аппаратный вывод CS и назначенный вывод CS должны быть сконфигурированы как цифровой выход: pinMode(4, OUTPUT).

Питание

Входное напряжение (5В) постоянного тока, подаётся на выводы Vcc и GND адаптера.

Подробнее о адаптере

Библиотека для работы с данным адаптером входит в стандартный набор Arduino IDE > Эскиз > Include Library > SD. Вам не нужно её скачивать.

Библиотека SD позволяет: читать и записывать данные, создавать и удалять файлы, получать информацию о файлах и SD-карте, работать с SD-картой на низком уровне.

Комплектация

• 1х SPI адаптер карт MicroSD v1.0

Ссылки

• DataSheet (чип AMS1117);
• DataSheet (чип LC125A);
• Урок 20. Подключение и работа с флеш картой на Arduino;
