Комплект учебно-лабораторного оборудования "Поиск неисправностей электромонтажа"

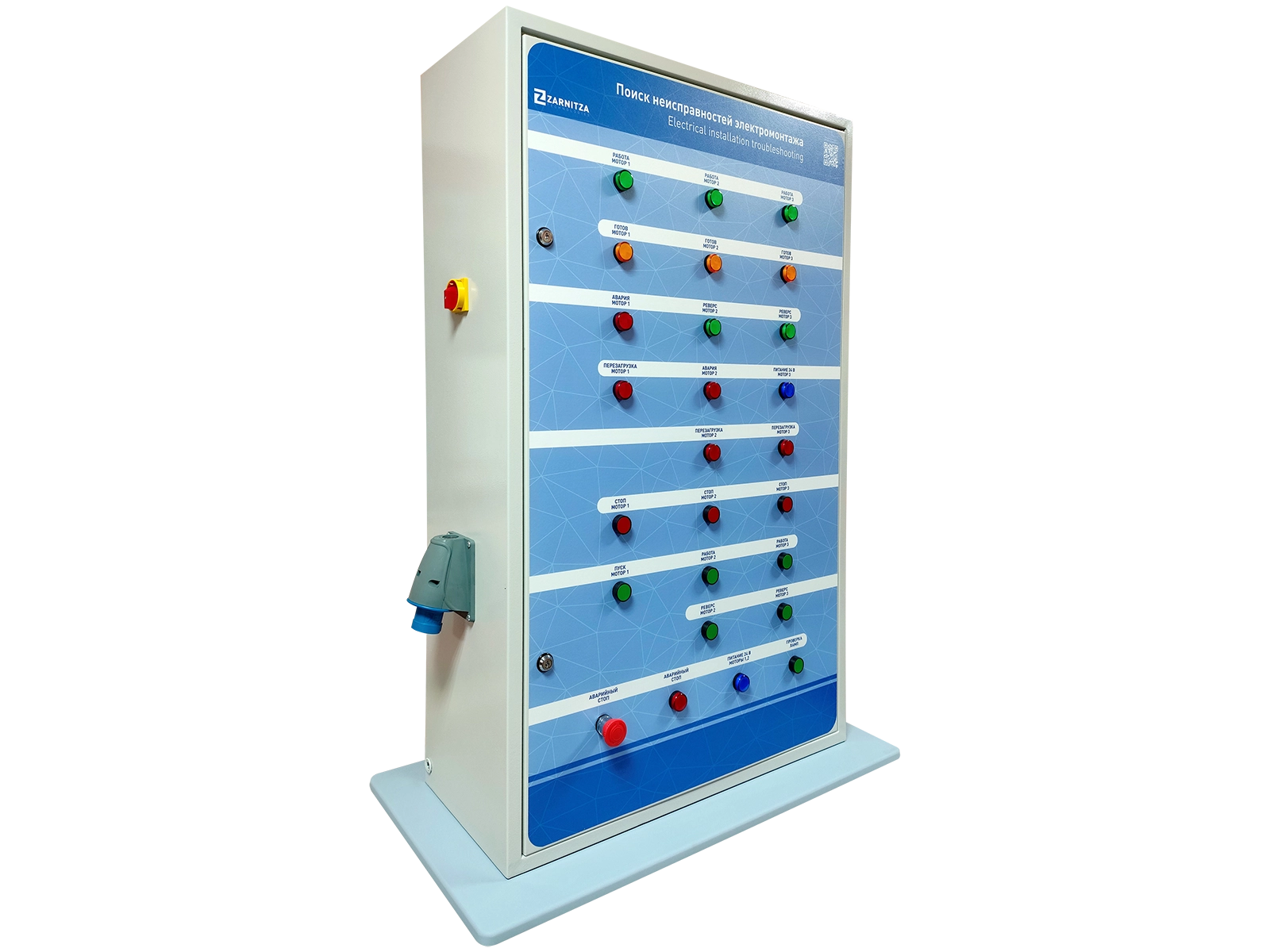

Лабораторный стенд "Поиск неисправностей электромонтажа" представляет собой смонтированный электротехнический шкаф настольного исполнения, предназначенный для управления асинхронными электродвигателями на базе релейно-контакторной логики и поиска неисправностей. В шкафу реализованы цепи управления тремя асинхронными электродвигателями.

Стенд позволяет получить навыки поиска неисправностей. Стенд позволяет создавать имитацию неисправностей следующих типов:

• короткое замыкание;
• разрыв цепи;
• неправильная фазировка;
• неправильное соединение;
• низкое сопротивление изоляции;
• неправильный цвет проводника;
• неправильное чередование фаз;
• визуальная неисправность.

Комплект учебно-лабораторного оборудования "Поиск неисправностей электромонтажа" (далее – стенд) предназначен для освоения профессиональных компетенций по направлениям "Электромонтаж", "Электромонтаж и наладка", "Монтаж и наладка электрооборудования и гражданских сооружений".
Стенд позволяет выполнять лабораторные и практические работы, а также на нем можно проводить демонстрационные и квалификационные экзамены.
Стенд позволяет получить навыки поиска неисправностей в релейно-контакторных схемах управления двигателями, освоить типовые схемы включения асинхронного двигателя, а также произвести анализ систем управления двигателем на базе релейно-контактной логики. Поиск неисправностей осуществляется на стенде только под безопасным низким напряжением 24 В АC либо при его отсутствии.
Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Комплектация

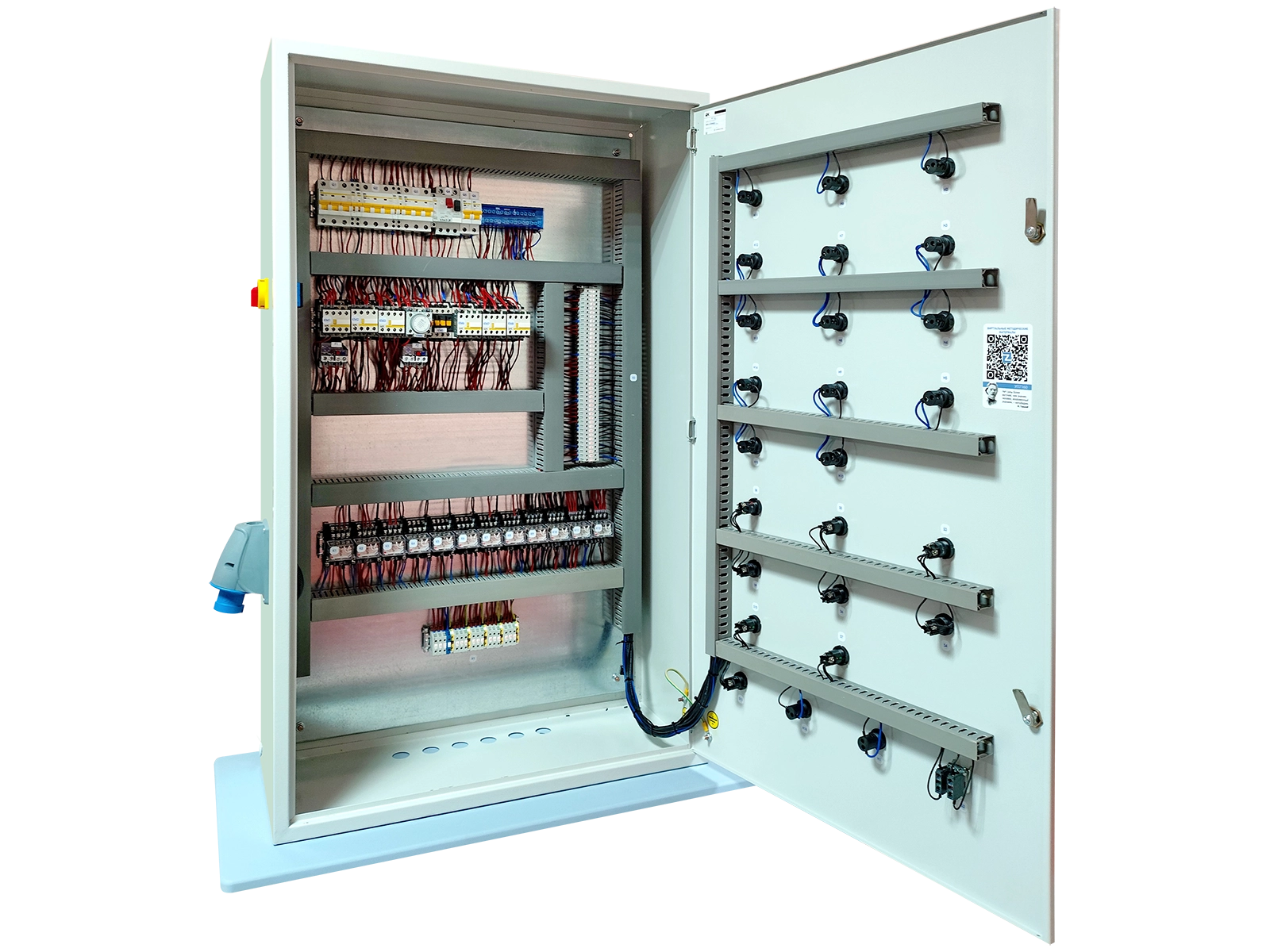

1. Шкаф управления с установленным оборудованием.
2. Маркер кабельный (комплект цифр "0–9").
3. Паспорт – руководство по эксплуатации

Учебно-методическое пособие по проведению лабораторных работ

1. Изучение и поиск неисправности "перепутаны провода".
2. Изучение и поиск неисправности "короткое замыкание".
3. Изучение и поиск неисправности "обрыв провода".
