Осциллограф OWON TAO3074A с функцией частотомера
Технические характеристики OWON TAO3074
| Количество каналов | 4 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1 Мвыб/с |
| Частота обновления сигнала | 45 000 волн/с |
| Глубина памяти | 40 Мб |
| Входные параметры | |
| Входной импеданс | 1 МОм ± 2%, параллельно 15 pF ± 5n pF |
| Максимальное входное напряжение | 1 МОм ≤ 300 Vrms; |
| Точность усиления постоянного тока | ±3 % |
| Коэффициент ослабления пробника | 0.001X - 1000X, шаг 1 - 2 - 5 |
| Точность частоты дискретизации | ± 2,5 ppm |
| Входные соединения | DC, AC, GND |
| Время нарастания | ≤ 5 нс |
| Горизонтальная система | |
| Горизонтальный масштаб | 1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5 |
| Коэффициент развёртки | 50 нс - 10 с |
| Вертикальная система | |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Вертикальное разрешение | 8 / 12 / 14 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
| Общие характеристики | |
| Математические вычисления | ＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр |
| Автоматическое измерение | Vpp, Vavg, Vrms, частота, период, неделя RMS, курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, перерегулирование, фаза A→B ↑, фаза A→B↓, предварительная съемка, время нарастания, время спада, +ширина, -ширина, +нагрузка, -нагрузка, рабочий цикл, задержка A→B ↑, задержка A→B↓, +счетчик импульсов, -счетчик импульсов, счет нарастающих фронтов, счетчик спадающих фронтов, площадь, площадь цикла |
| Декодирование сигналов шин | I2C, SPI, UART(RS232), CAN |

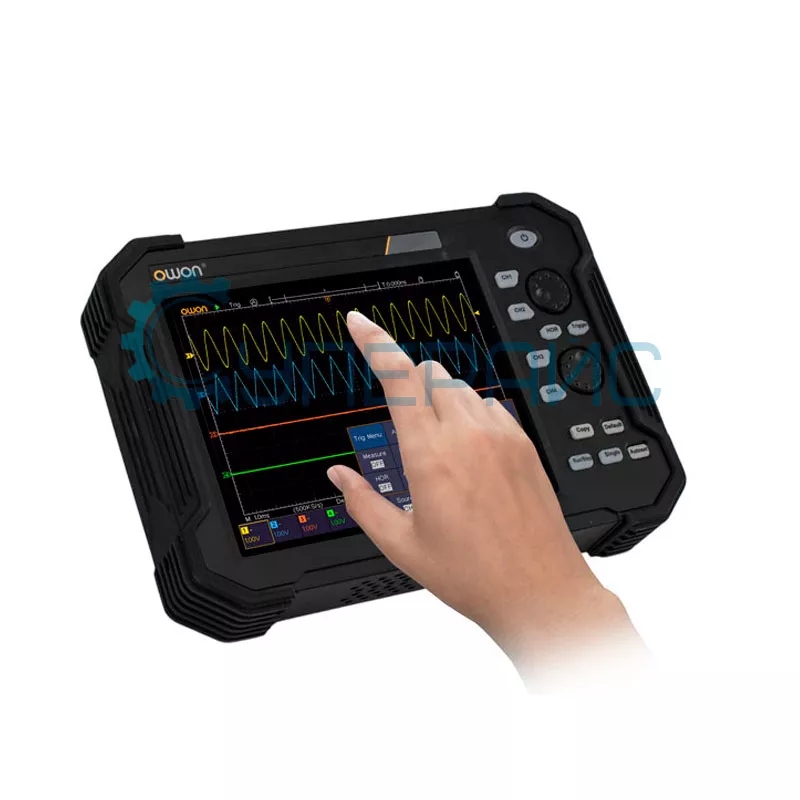

| Дисплей | цветной LCD-дисплей, 8 дюймов, 800 x 600 точек, сенсорный экран |

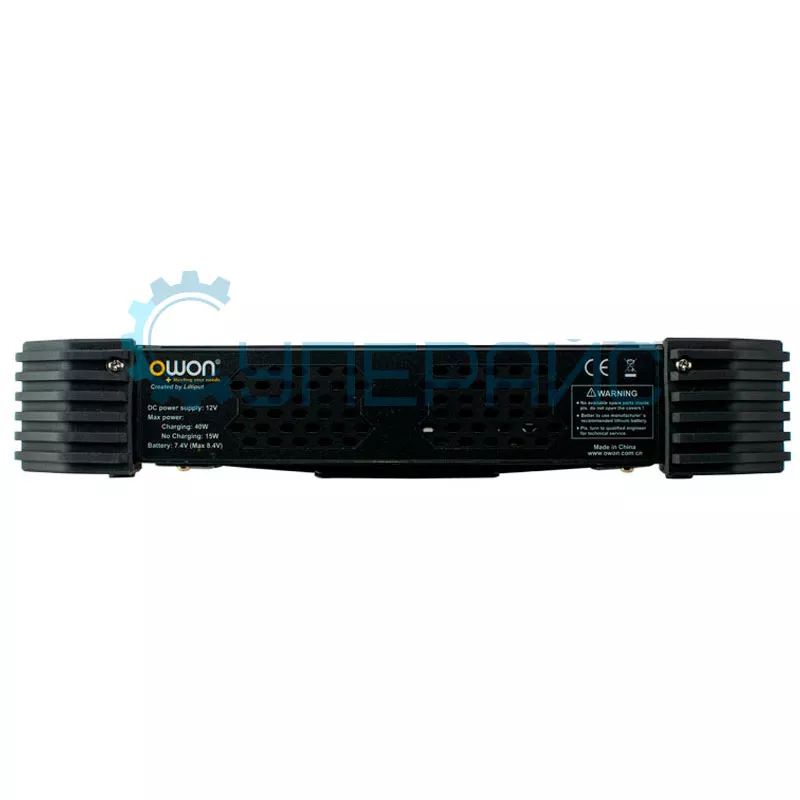

| Питание | встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В |
| Интерфейс | USB host, USB device, USB port для PictBridge,LAN, WIFI |
| Хранение формы волны | 100 сигналов |
| Функция частотомера | есть |
| Габариты | 270 х 191 х 48 мм |
| Вес нетто | 1700 г |
| Вес брутто | 3625 г |
| Комплектация | осциллограф OWON TAO3074 - 1 шт кабель питания - 1 шт адаптер - 1 шт зонд - 4 шт Micro USB кабель - 1 шт BNC - SAM - 1 шт инструменты для регулировки датчика - 1 шт держатель - 1 шт инструкция - 1 шт |
Осциллограф OWON TAO3074A с функцией частотомера
OWON TAO3074A – это компактный осциллограф, совмещающий функции четырёхканального измерителя параметров электрических сигналов и частотомера.

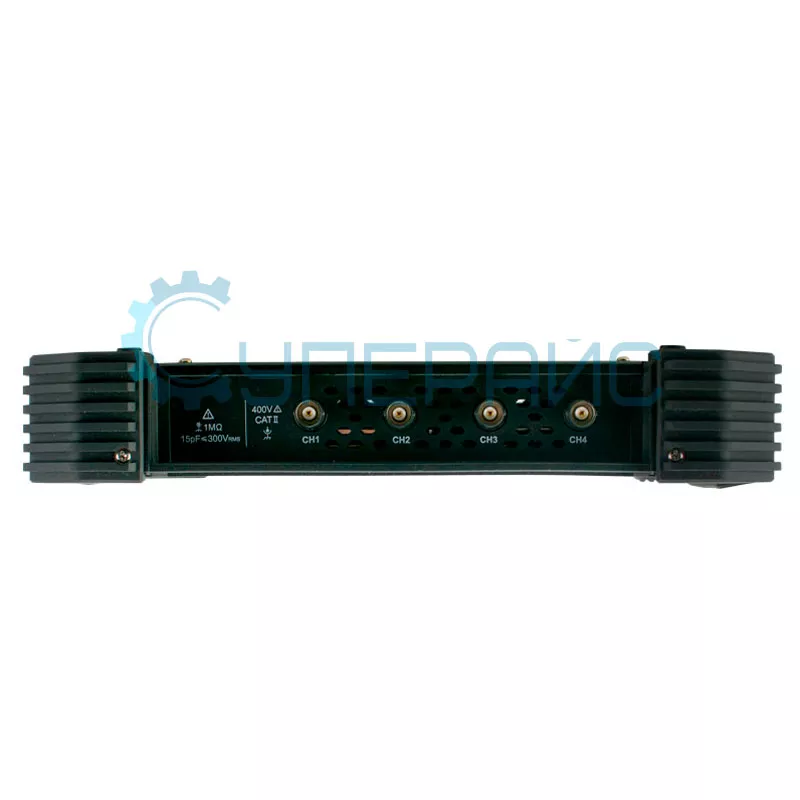

Прибор сочетает удобство управления с широким диапазоном измерений, помогает проводить сложные анализы. 4 канала обеспечивают одновременное наблюдение и анализ нескольких сигналов.

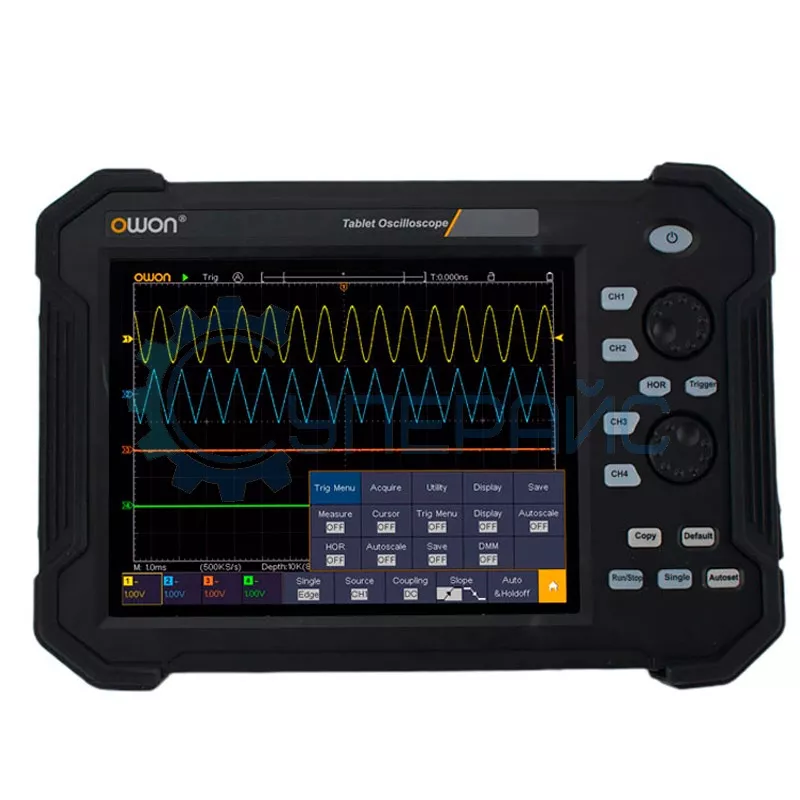

Устройство располагает интуитивно-понятным интерфейсом, а также ярким цветным дисплеем для построения наглядных детальных осциллограмм. Встроенная батарея даёт высокую автономность - пять часов непрерывной работы без подключения к электросети.
В ситуациях, когда проводятся сложные эксперименты, будет полезен этот usb-осциллограф: 2 канала или даже 3 – не всегда достаточное количество при проведении комплексных испытаний.
TAO3074A обладает преимуществами, которые делают модель выбором для широкого круга задач.
- точность измерений: устройство обеспечивает точные достоверные результаты, что важно для проведения научных исследований, разработки электронных устройств или технического обслуживания оборудования.
- универсальность: осциллограф даёт возможность анализировать сигналы различной частоты и амплитуды.
- компактный размер: портативность прибора делает модель полезной в полевых условиях, при проведении выездных работ или лабораторных исследований.
Применяется в промышленном производстве. Также используется в образовательных учреждениях для практических занятий.
Обзорная таблица осциллографов OWON
| Характеристики | TAO3072A | TAO3072 | TAO3074A | TAO3074 |
| Полоса пропускания | 70 МГц | |||
| Количество каналов | 2 | 2 | 4 | 4 |
| Частота дискретизации | 1 Мвыб/с | |||
| Частота обновления сигнала | 45 000 волн/с | |||
| Глубина памяти | 40 Мб | |||
| Вертикальное разрешение | 8 / 12 / 14 бит | 8 бит | 8 / 12 / 14 бит | 8 бит |
| Декодирование сигналов шин | I2C, SPI, RS232, CAN | I2C, SPI, RS232, CAN | I2C, SPI, UART(RS232), CAN | I2C, SPI, UART(RS232), CAN |
| Дисплей | цветной HD-дисплей, 8 дюймов, 800 x 600 точек | цветной HD-дисплей, 8 дюймов, 800 x 600 точек | цветной LCD-дисплей, 8 дюймов, 800 x 600 точек, сенсорный экран | цветной LCD-дисплей, 8 дюймов, 800 x 600 точек, сенсорный экран |
| Питание | встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В | |||
| Интерфейс | USB host, USB device, USB port для PictBridge,LAN, WIFI | |||
| Хранение формы волны | 100 сигналов | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
