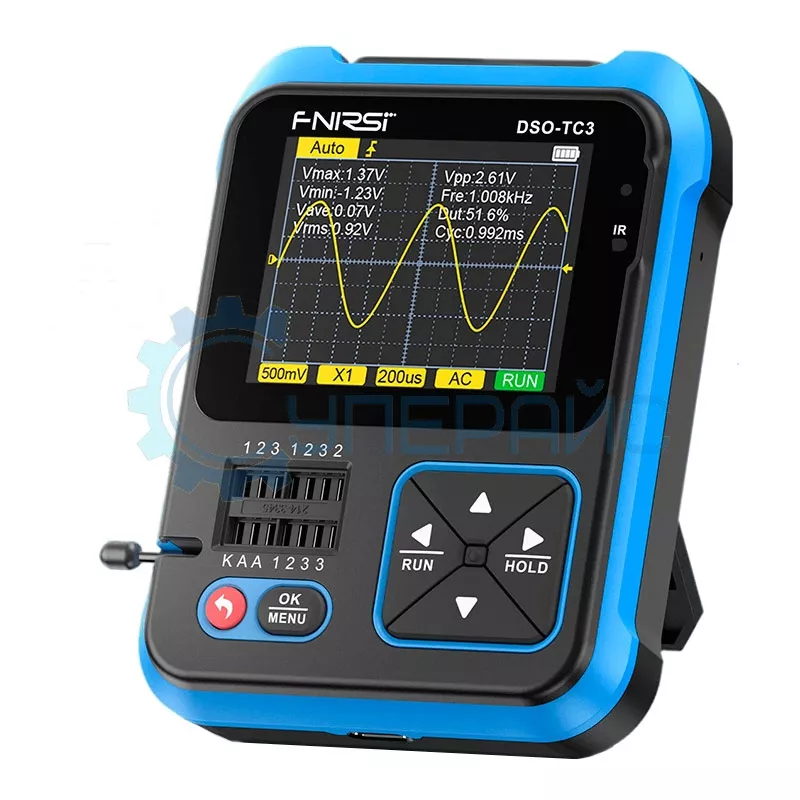

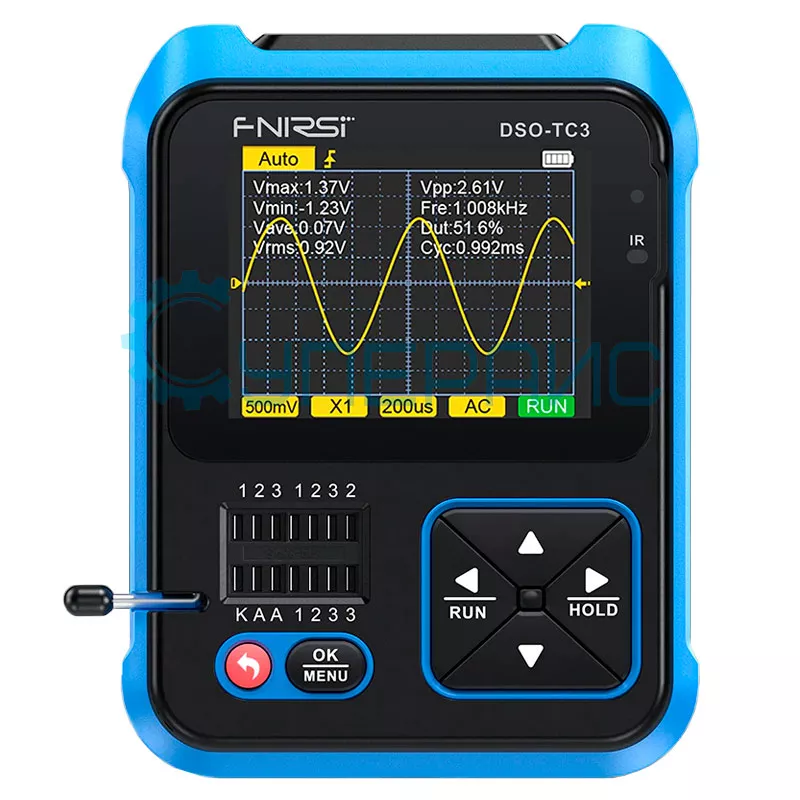

Осциллограф FNIRSI DSO-TC3 c транзистор тестером, генератором сигналов и пробником
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FNIRSI DSO-TC3
| Характеристики осциллографа | |
| Частота дискретизации | 10 мс/с |
| Аналоговая полоса пропускания | 0 - 500 кГц |
| Входное сопротивление | 1 МОм |
| Связь | AC/DC |
| Вертикальная чувствительность | 10 мВ/дел ～ 10 В/дел |
| Горизонтальная чувствительность | 10 мкс/дел ~ 10 с/дел |
| Режимы работы | автоматический, стандартный, одиночный |
| Типы триггера | нарастающий, спадающий |
| Уровни триггера | регулируемый с индикацией |
| Функция удержания сигнала | да |
| Автоматическое измерение | да |
| Характеристики генератора сигналов | |
| Синусоидальная волна | частота: 1 - 100 кГц напряжение: 0 - 3,3 В КПД: 50 % |
| Прямоугольная волна | частота: 1 - 100 кГц напряжение: 3,3 В КПД: 50 % |
| Импульсная волна | частота: 1 - 100 кГц напряжение: 3,3 В КПД: 0 - 100 % |
| Треугольная волна | частота: 1 - 100 кГц напряжение: 0 - 3,3 В КПД: 50 % |
| Пилообразная волна | частота: 1 - 100 кГц напряжение: 0 - 3,3 В КПД: 0 - 100 % |
| DC (постоянный ток) | напряжение: 0 - 3,3 В |
| Тестируемые элементы тестером | |
| Электронные лампы | триод диод: падение прямого напряжения < 4,5 В стабилитрон: 0,01 - 4,5 В; 0,01 - 32 В |
| Транзисторы | JFET IGBT MOSFET MIOSTET |
| Тиристоры | SCRs, Triac: напряжение включения < 5 В; ток срабатывания триггера < 6 мА |
| Ёмкость | 25 пФ – 100 мФ |
| Сопротивление | 0,01 Ом – 50 МОм |
| Индуктивность | 10 мкГн - 1000 мкГн |
| Температура | да, 0 - 85°C |
| Влажность | да, 0 - 60°C, 5 - 95% |
| Общие характеристики | |
| Дисплей | 2,4 дюймовый цветной TFT экран с подсветкой |
| Батарея | литиевая аккумуляторная батарея ёмкостью 1500 мАч |
| Питание | USB type-C |
| Габариты | 79 x 103 x 31 мм |
| Вес | ~ 280 г |

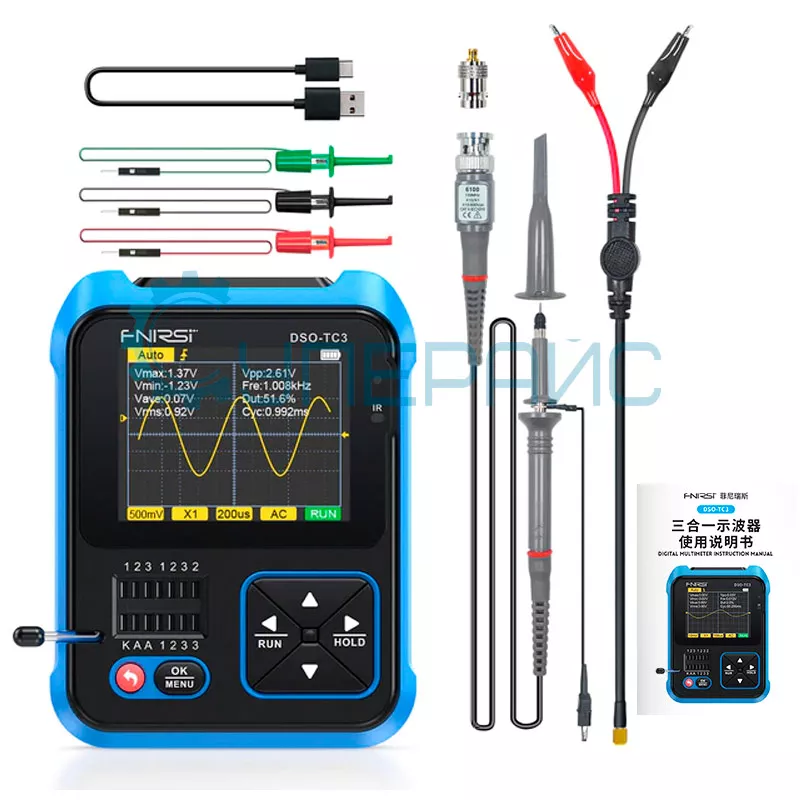

| Комплектация | осциллограф FNIRSI DSO-TC3 (3 в 1) - 1 шт |
| кабель USB type-C - 1 шт тестовый провод "крюк"- 3 шт тестовый провод тип "банан" - 1 шт P6100 пробник для осциллографа высоковольтный - 1 шт руководство пользователя - 1 шт | |
Транзистор тестер FNIRSI DSO-TC3
DSO-TC3 – это компактное устройство совмещающее в себе 3 разных прибора:
- осциллограф
- транзистор тестер
- генератор сигналов
Прибор может стать рабочим инструментом, как для профессионального инженера, так и для любителя электроники. Среди его функций, есть те, которые позволяют анализировать и измерять различные электрические сигналы.
Помимо основного набора функций, FNIRSI DSO-TC3 может измерять частоту, амплитуду, длительность и фазу сигнала, а также выполнять математические операции и анализировать FFT-спектр (спектроанализ). Также есть функции автоматической настройки и возможность записи и воспроизведения сигналов.
DSO-TC3 имеет компактный размер и легкий вес, что делает его удобным для транспортировки и работы в полевых условиях. Питание идёт от встроенного литиевого аккумулятора, который обеспечивает длительную работу без подзарядки.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
