Цифровой планшетный осциллограф FNIRSI 1013D (2 канала, 100 МГц)
Технические характеристики FNIRSI 1013D
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Глубина записи | 240 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм |
| Установка коэффициента затухания датчика | 1 x, 10 x |
| Максимальное входное напряжение | 40 В (1 x), 400 В (10 x) |
| Горизонтальная система | |
| Коэффициент развёртки | 50 с / дел - 10 нс / дел |
| Вертикальная система | |
| Вертикальная развёртка | 50 мВ / дел - 500 В / дел |
| Время нарастания | < 3 нс |
| Вертикальное разрешение | 8 бит |
| Точность напряжения | ± 2 % |
| Точность частоты | ± 0,01 % |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
| Курсорные измерения | XY, триггер Y |
| Общие характеристики | |

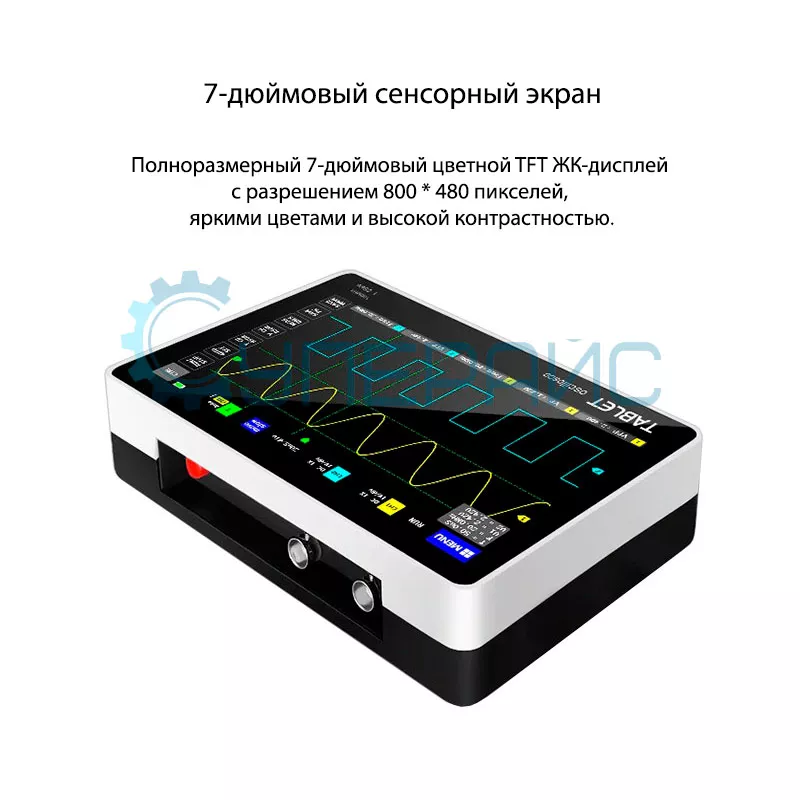

| Дисплей | цветной TFT-дисплей, 7 дюймов, 800 x 480 точек |
| Питание | встроенная литиевая батарея 6000 мАч, 4 часа непрерывной работы, 5 часов заряда |
| Интерфейс | USB (5 В / 2 А) |
| Встроенная память | 1 Гб |
| Хранение формы волны | 1000 изображений + 1000 сигналов |
| Возможность сохранения осциллограмм | есть |
| Функция автоматического измерения | есть |
| Функция Roll | есть |
| Функция Лиссажу | есть |
| Функция регулировки яркости экрана | есть |
| Габариты | 184 х 124 х 50 мм |
| Вес нетто | 650 г |

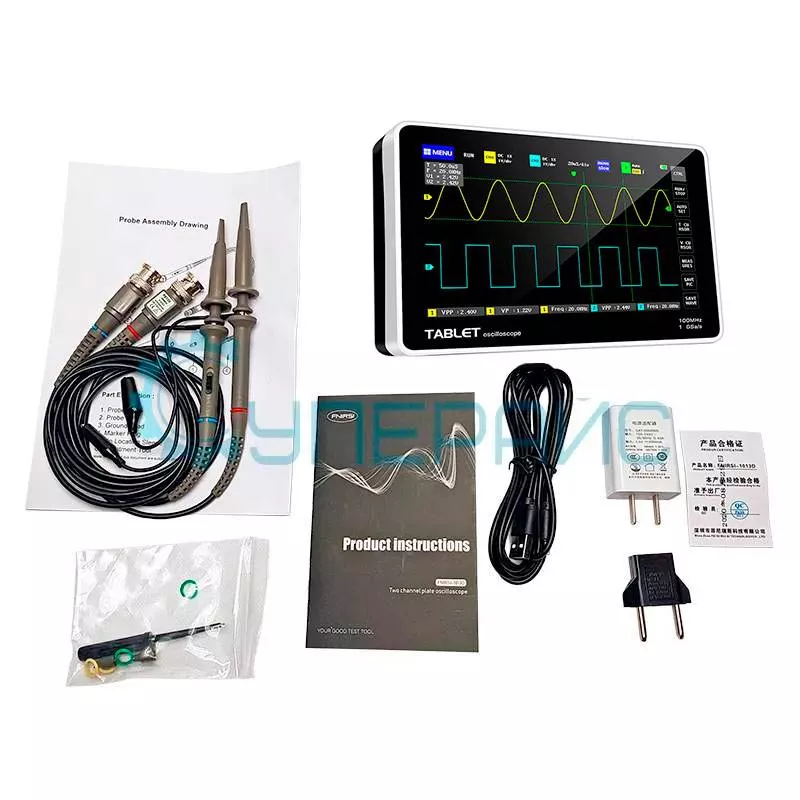

| Комплектация | осциллограф FNIRSI 1013D - 1 шт |
| щуп для осциллографа - 2 шт USB кабель - 1 шт блок питания - 1 шт инструкция по эксплуатации - 1 шт | |

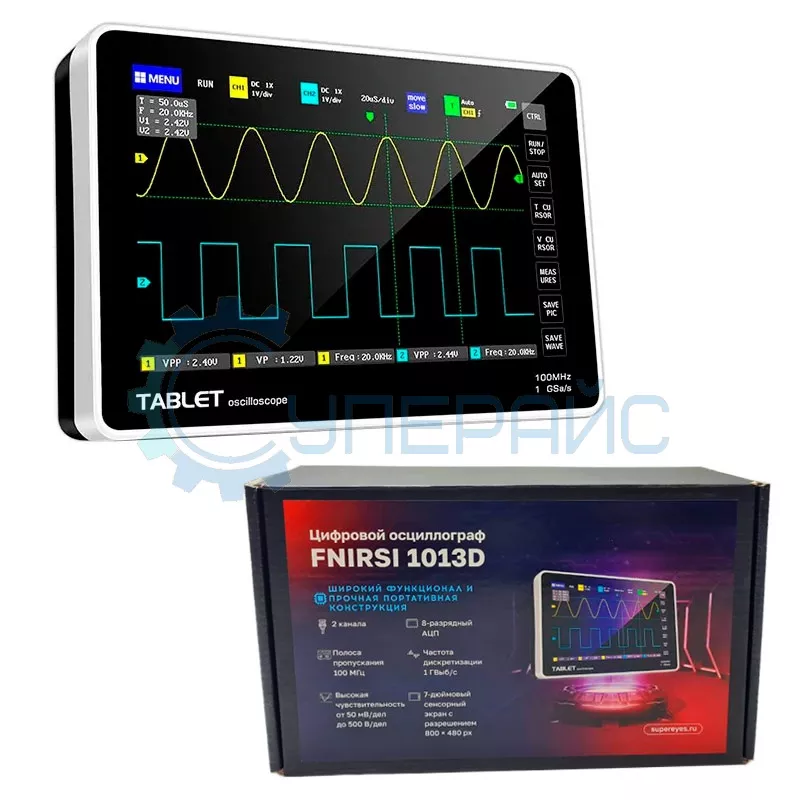

FNIRSI 1013D: сенсорный контроль и мобильность
FNIRSI 1013D – осциллограф с сенсорным управлением, который сочетает легкость планшета и профессиональные возможности для анализа сигналов на выезде. Прибор обладает полосой пропускания 100 МГц, а его вес всего 650 г делает его идеальным для работы в полевых условиях. 7-дюймовый TFT‐экран с разрешением 800×480 гарантирует четкое отображение форм волн, а аккумулятор емкостью 6000 мАч позволяет автономно работать до 4 часов.
Особенности и практическое применение

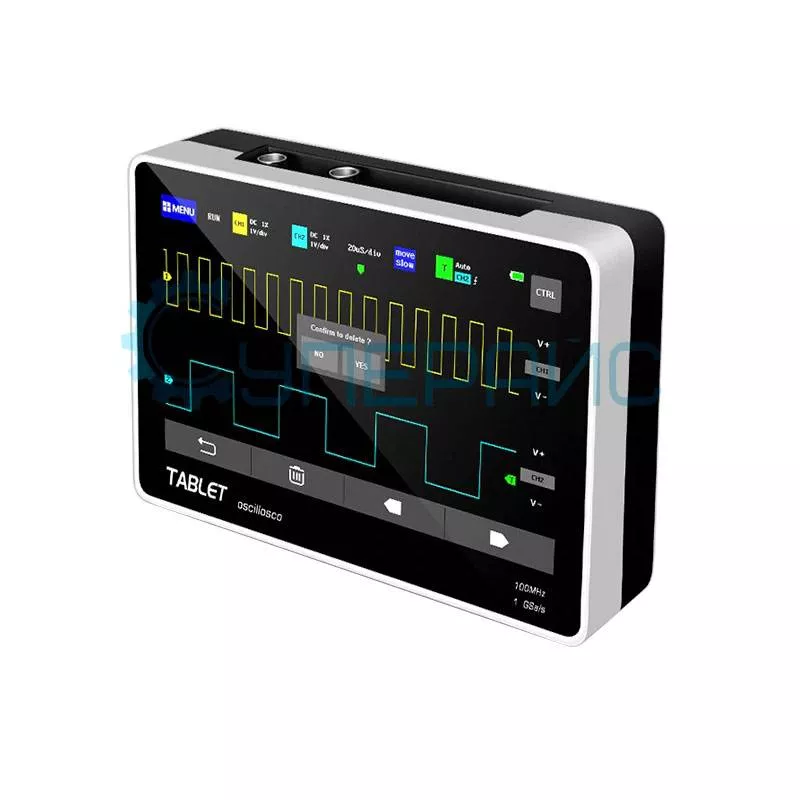

Сенсорный дисплей FNIRSI 1013D упрощает настройку: касанием можно активировать курсорные измерения, менять масштаб или сохранять осциллограммы во встроенную память (1 Гб). Прибор поддерживает три режима синхронизации:
- Автоматический — для периодических сигналов;
- Однократный — захват непериодических событий(например, помех);
- Нормальный — анализ цифровых импульсов.
Функция Лиссажу позволяет сравнивать частоты двух каналов, что полезно при настройке генераторов. А режим Roll отображает медленно меняющиеся процессы, такие как температурные колебания.
Преимущества для пользователя
- Портативность: габариты 184×124×50 мм — прибор помещается в рюкзак.

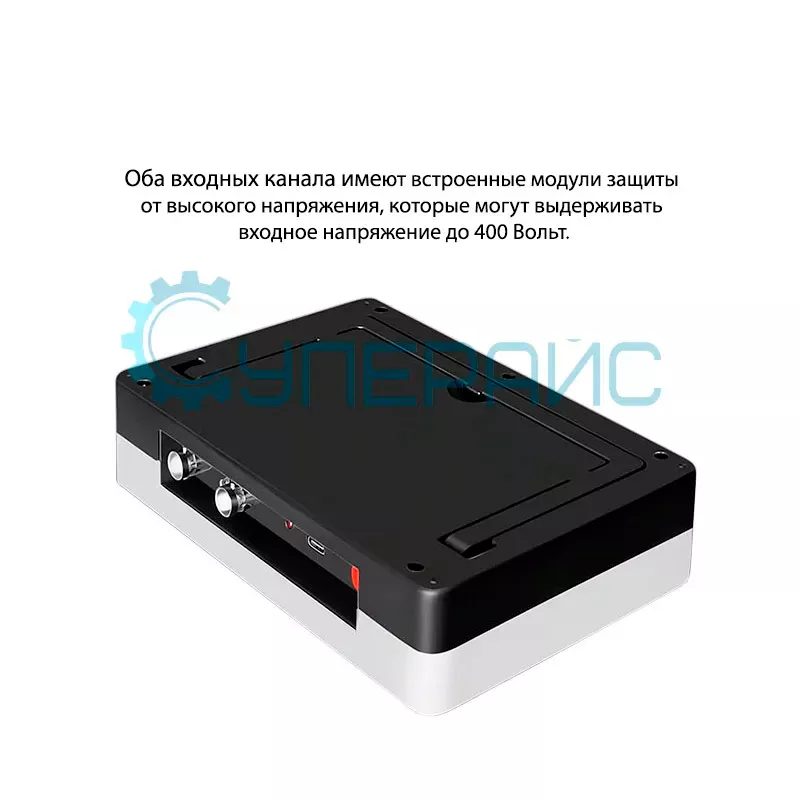

- Защита: модуль защиты от перенапряжения до 400 В.
- Совместимость: сохранение данных в формате изображений или сырых сигналов (до 1000 файлов).
- Функция FFT: спектральный анализ для выявления гармоник и искажений.
Для кого подойдет FNIRSI 1013D?
Подходит для инженеров-электронщиков в сфере диагностики плат, а также проверок ШИМ-контроллеров. Сервисные специалисты оценят устройство в качестве основного для профессионального ремонта блоков питания, инверторов и аудиоаппаратуры.
Цена остается конкурентной для своей категории, а само устройство гарантирует надежность в полевых условиях. Если вы ищете портативный осциллограф с полосой пропускания 100 МГц и сенсорным интерфейсом — FNIRSI 1013D (или 1013Д).
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
