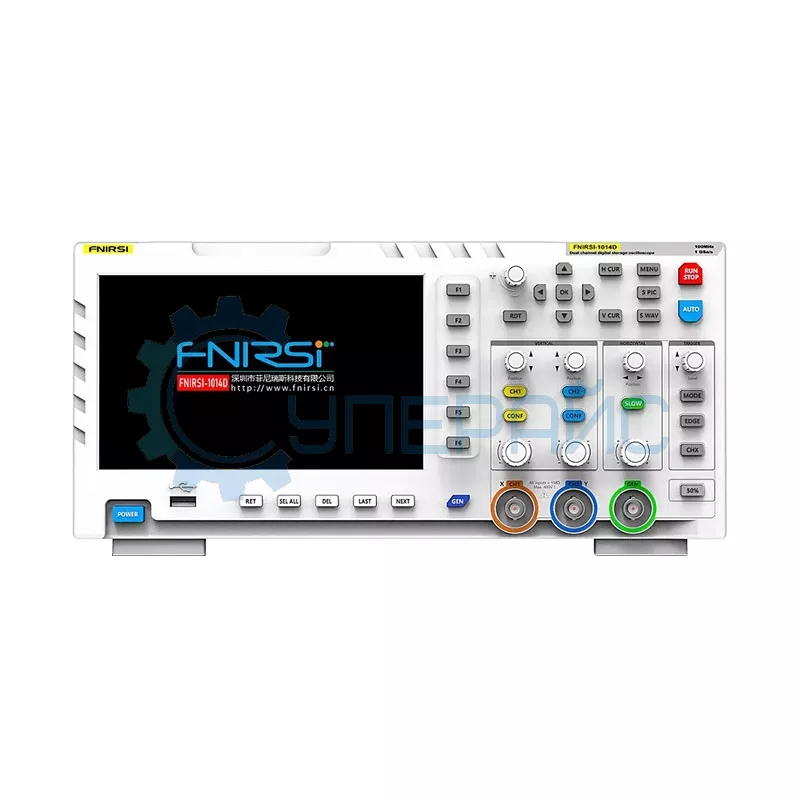

Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)
Технические характеристики FNIRSI 1014D
| Количество каналов | 2 | ||
| Полоса пропускания | 100 МГц | ||
| Частота дискретизации | 1 ГВыб/с | ||
| Глубина записи | 240 Кб | ||
| Входные параметры | |||
| Развязка входа | DC, AC | ||
| Входной импеданс | 1 МОм | ||
| Установка коэффициента затухания датчика | 1 Х, 10 Х | ||
| Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х) | ||
| Горизонтальная система | |||
| Коэффициент развёртки | 50 с / дел - 10 нс / дел | ||
| Вертикальная система | |||
| Вертикальная развёртка | 50 мВ / дел - 500 В / дел | ||
| Время нарастания | < 3 нс | ||
| Вертикальное разрешение | 8 бит | ||
| Точность напряжения | ± 5% | ||
| Точность частоты | ± 0,01% | ||
| Система синхронизации | |||
| Режимы синхронизации | автоматический, нормальный, однократный | ||
| Режим триггера | по фронту (спадающему / ниспадающему) | ||
| Система измерения | |||
| Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period | ||

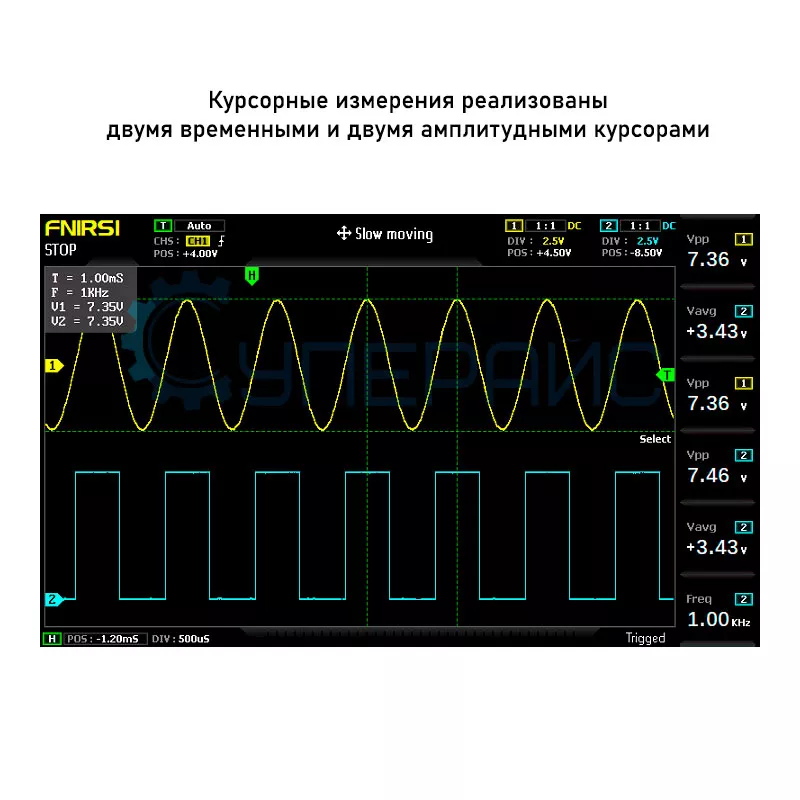

| Курсорные измерения | XY, триггер Y | ||
| Математические операции | FFT | ||
| Генератор сигналов | |||
| Форма сигналов | 14 видов форм сигналов | ||
| Полоса пропускания | 10 МГц (синусоидальный сигнал), разрешение 1 Гц | ||
| Вертикальное разрешение | 14 бит | ||
| Общие характеристики | |||
| Дисплей | цветной TFT-дисплей, 7 дюймов, 800 x 480 | ||
| Интерфейс | USB (5 В / 2 А) | ||
| Встроенная память | 1 Гб | ||
| Хранение формы волны | 1000 изображений + 1000 сигналов | ||
| Возможность сохранения осциллограмм | есть | ||
| Функция автоматического измерения | есть | ||
| Функция Roll | есть | ||

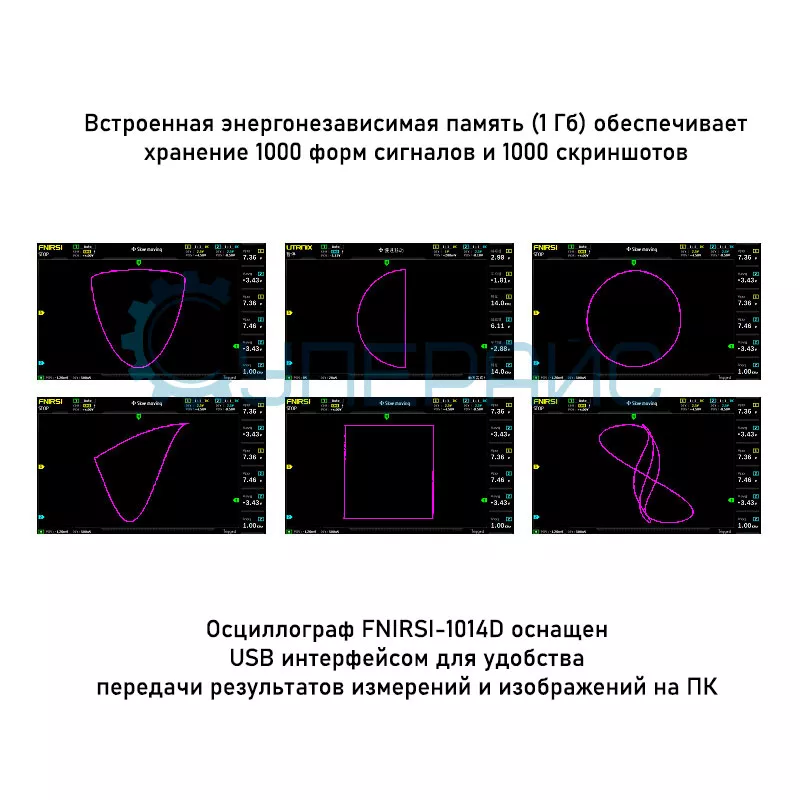

| Функция Лиссажу | есть | ||
| Функция регулировки яркости экрана | есть | ||

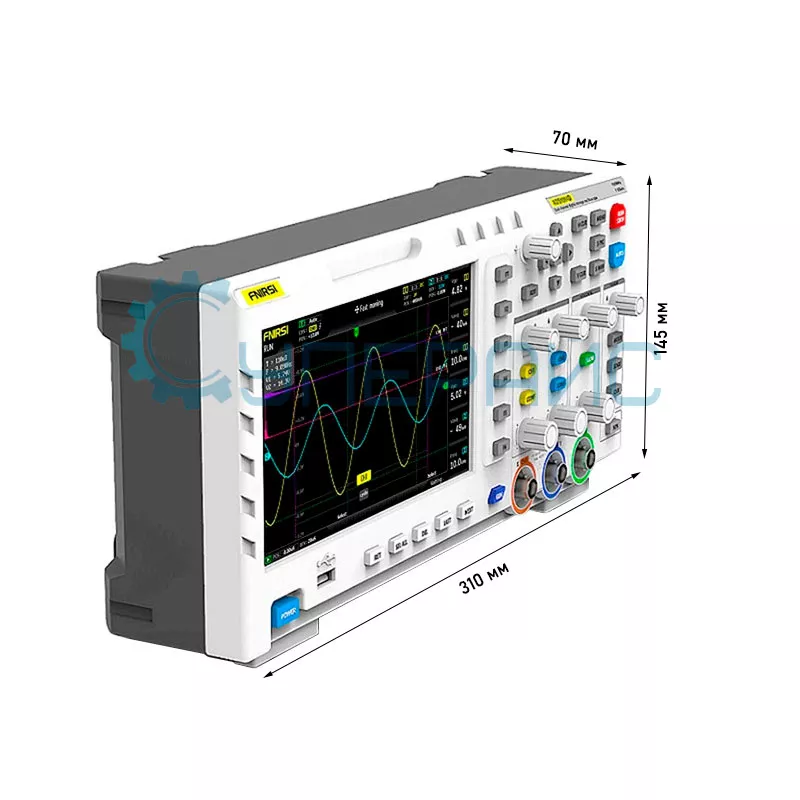

| Габариты | 310 х 145 х 70 мм | ||
| Вес нетто | 1500 г | ||
| Вес бруто | 1632 г | ||

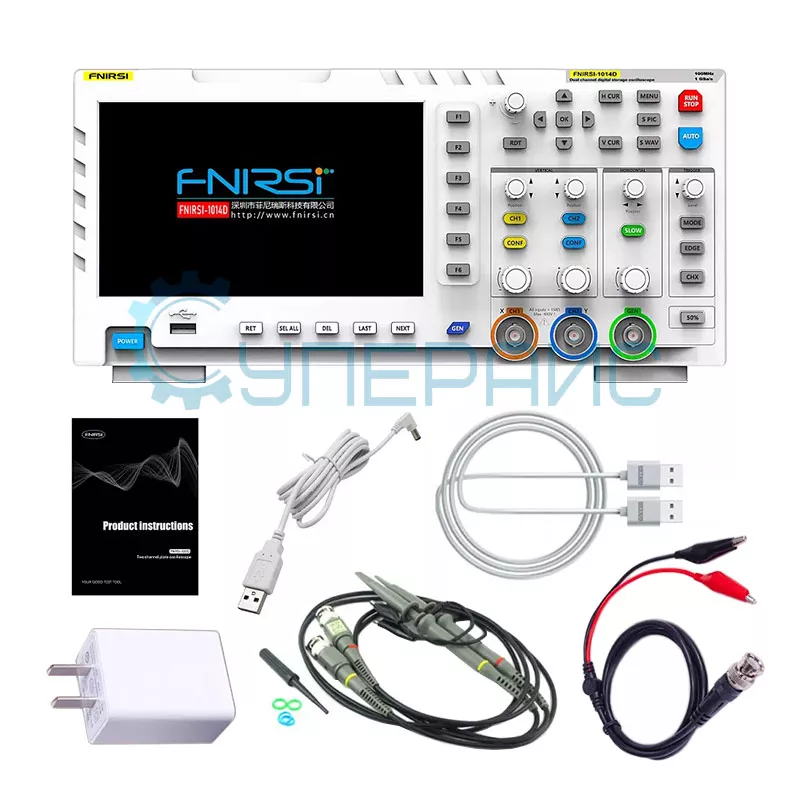

| Комплектация | осциллограф FNIRSI 1014D - 1 шт | ||
| щупы для осциллографа - 2 шт USB кабель - 1 шт кабель питания - 1 шт зажим BNC-крокодил - 1 шт инструкция по эксплуатации - 1 шт | |||
Цифровой осциллограф FNIRSI 1014D: прецизионный инструмент для анализа и генерации сигналов
FNIRSI 1014 D — это портативный двухканальный осциллограф с полосой пропускания 100 МГц, который также выполняет роль генератора сигналов с частотой до 10 МГц. Устройство идеально подходит для лабораторий, мастерских и учебных заведений, где необходимо компактное и многофункциональное решение.
Характеристики

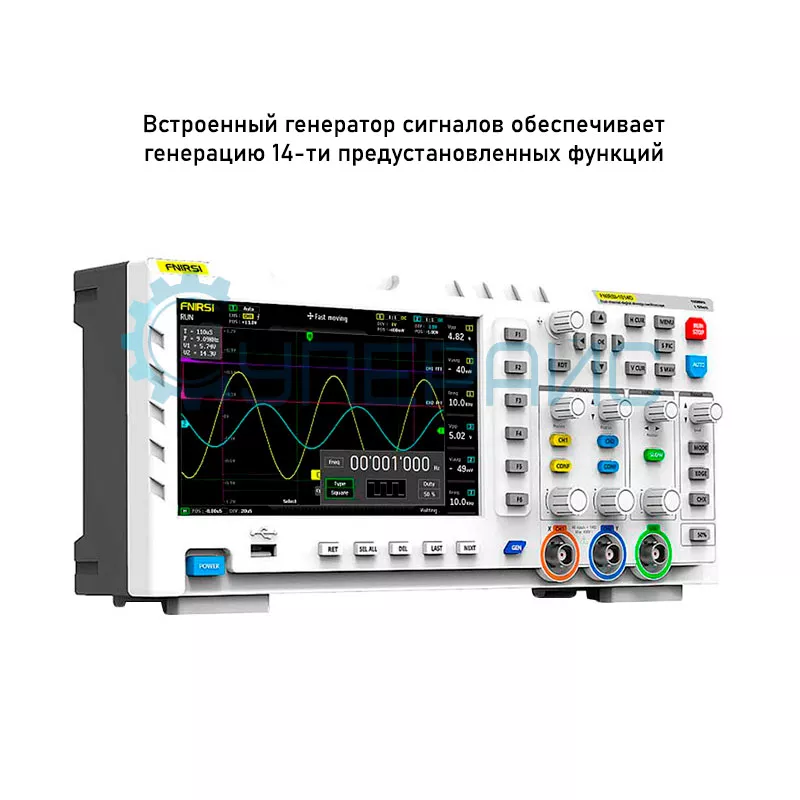

- Генератор сигналов: 14 форм волн, включая синус, меандр и пилу, с точностью 14 бит.
- Частота дискретизации: 1 ГВыб/с — для детального анализа высокочастотных и импульсных сигналов.
- Объем памяти: 1 Гб — сохранение до 1000 осциллограмм и данных измерений.
- Автоматические измерения: 12 параметров, таких как амплитуда, период и скважность.
- Защита от перенапряжения: работа с напряжением до 400 В (с пробником 10X).
Преимущества и функциональность

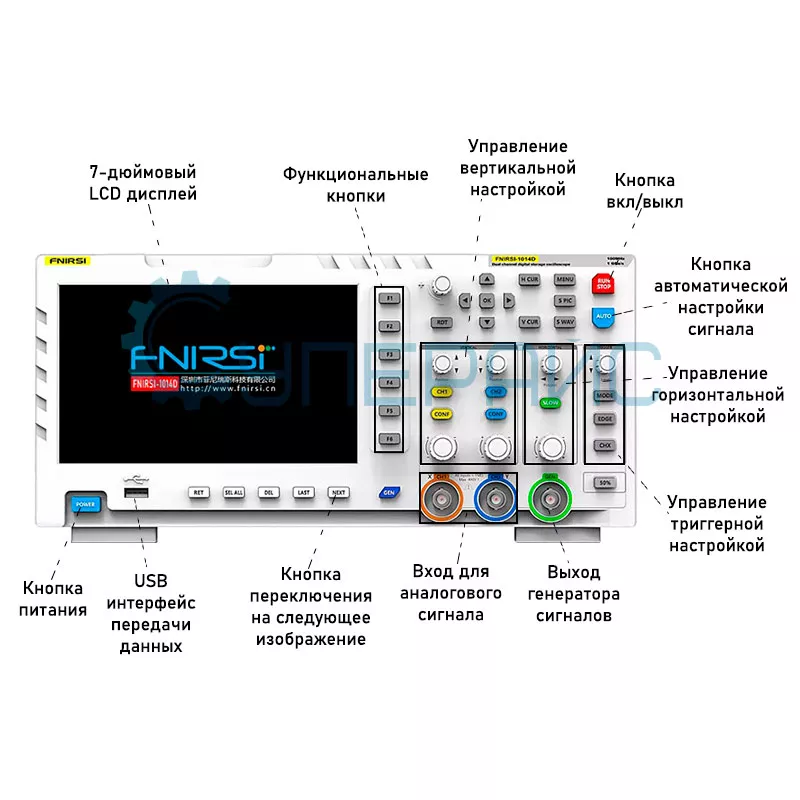

Настольный формат FNIRSI 1014D предлагает удобство работы в стационарных условиях. Встроенный генератор позволяет генерировать тестовые сигналы для проверки схем, что избавляет от необходимости использовать отдельное устройство. Например, можно подать синусоидальный сигнал на усилитель и сразу оценить его выходные характеристики.
Сенсорный 7-дюймовый экран с разрешением 800×480 пикселей упрощает управление: масштабирование, настройка триггеров и сохранение данных выполняются интуитивно. Функция FFT (быстрое преобразование Фурье) помогает анализировать спектр сигналов, выявляя искажения и гармоники.
Подходит для проверок ШИМ-контроллеров, декодирования цифровых интерфейсов, Цена устройства остается доступной для своей категории, что делает его привлекательным для профессионалов и любителей. Если вам нужен прибор, объединяющий осциллограф и генератор, Фнирси 1014д — отличный выбор.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
