Лабораторный комплект по гидрологии и гидравлике «Гидроканал»
Описание товара
Стенд «Гидроканал» предназначен для проведения на нем лабораторных работ в средних специальных и высших учебных заведениях для студентов изучающих следующие разделы курса гидравлики: «Гидравлический прыжок», «Истечение через водосливы». Стенд позволяет на практике закрепить теоретический материал, наглядно продемонстрировать законы и явления.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
Стенд в ходе проведения лабораторных работ способствует пониманию процессов прохождения потоков в открытых руслах (реки, ручьи, каналы, трубы). Студенты учатся проводить гидравлические эксперименты, исследовать конкретные водные объекты, выполнять гидравлические работы и обрабатывать экспериментальные данные, делать выводы.

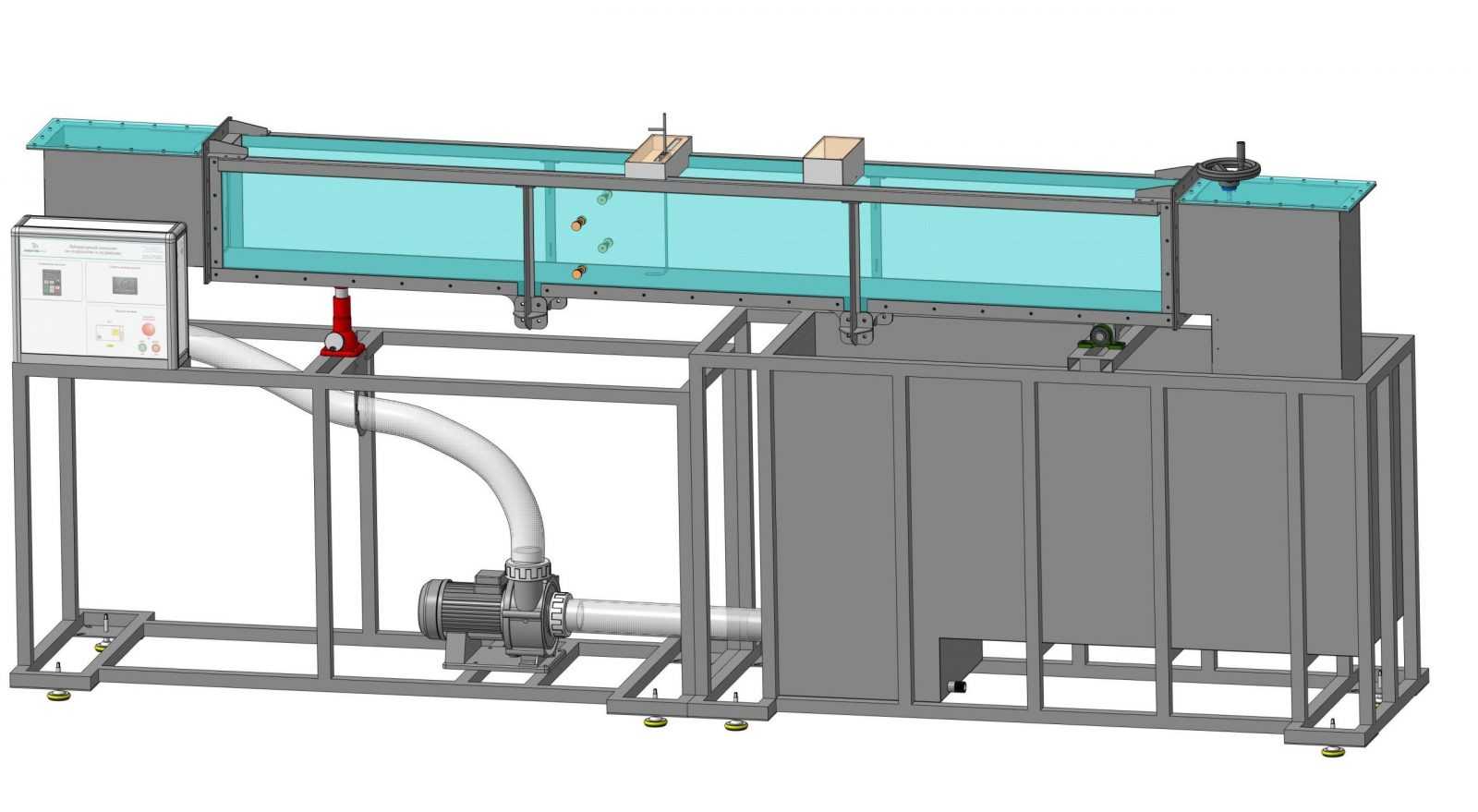

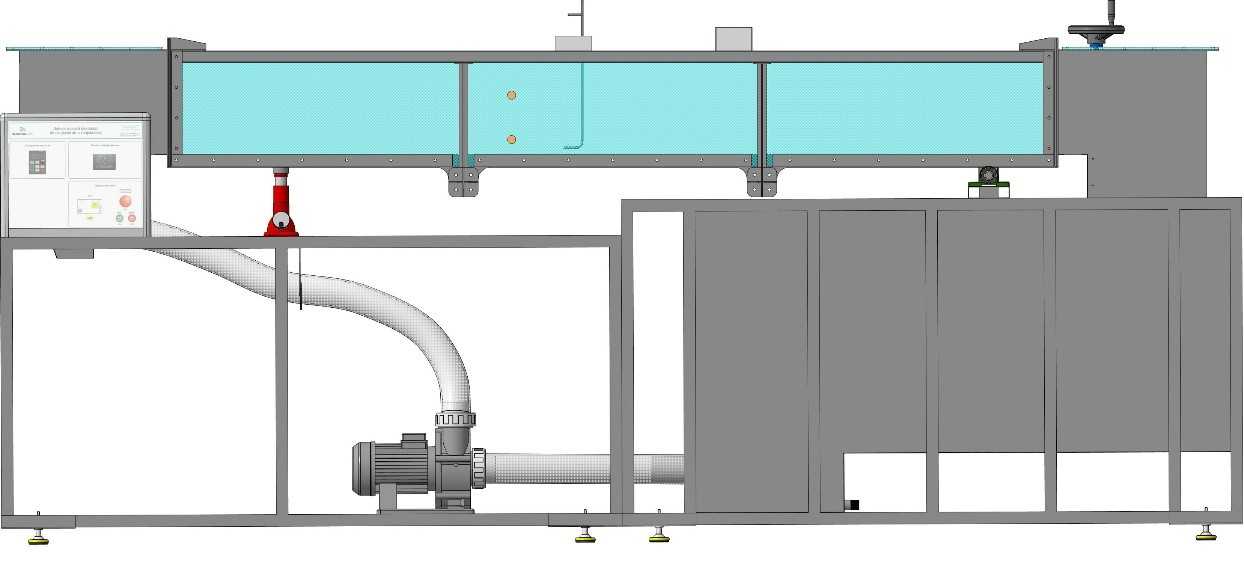

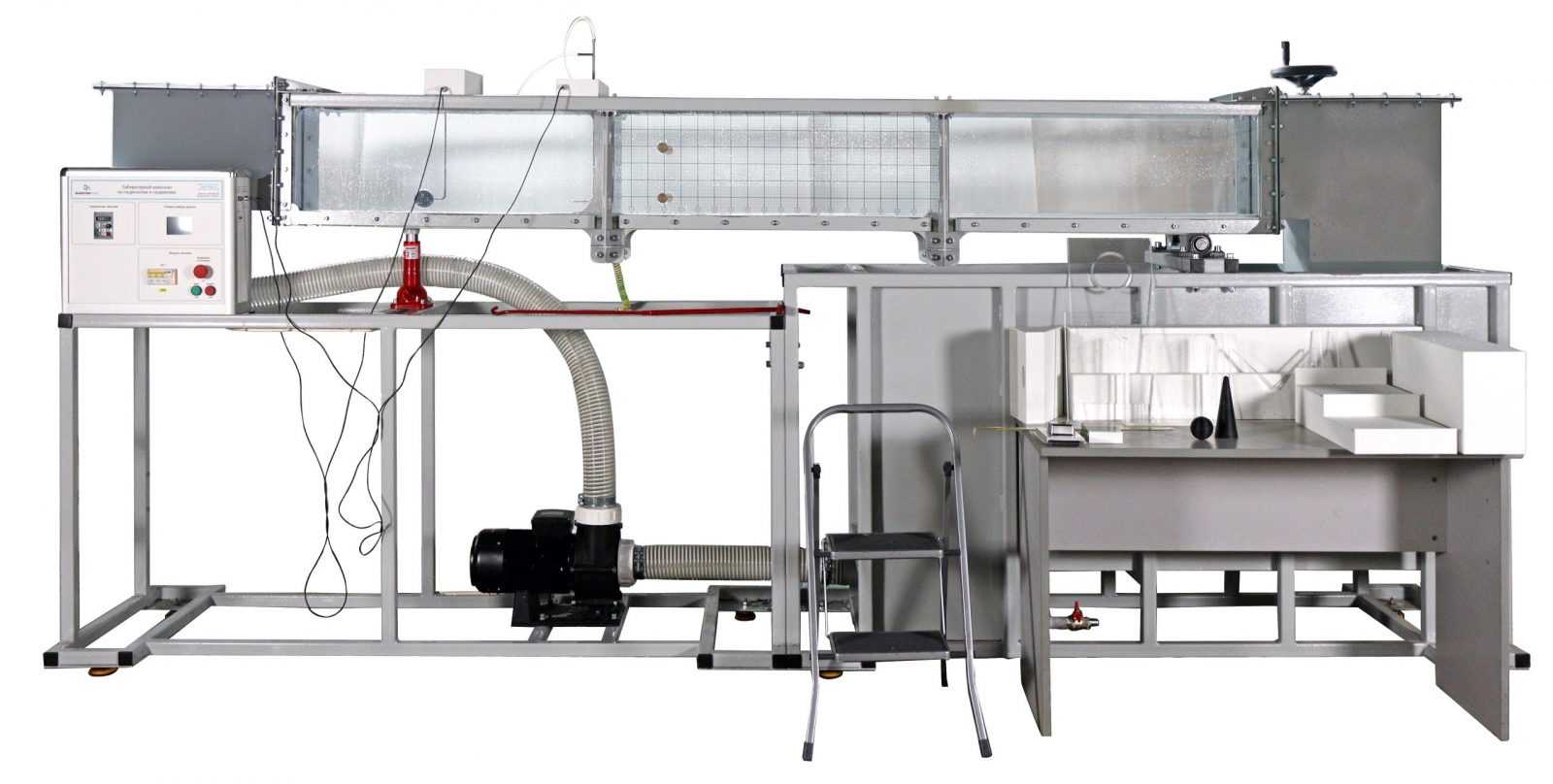

Лабораторный комплект состоит из трех основных конструкций: рамы с оборудованием стенда, рамы с технологическим баком и проточной части.
На раме смонтирован блок управления стендом. Блок предназначен для управления насосным агрегатом, а также для вывода показаний датчиков.
На основной раме смонтирован насос, обеспечивающий подачу воды в проточную часть стенда. Вода из насоса подается в бак-усреднитель.
Проточная часть является основным элементам для проведения лабораторных работ. Проток представляет собой, сварную конструкцию из стали, с прозрачными вставками из акрилового материала, с механизмом качения и опорой для домкрата, также в конструкции имеются фланцы для присоединения напорного и сточного баков. В боковых частях протока, имеется механизм фиксации предназначенный для установки различных видов водосливов, разделителей и порогов. На выходе проточной части установлена механическая задвижка, изменение положения производятся при помощи рукоятки. Изменение угла наклона проточной части производится с помощью подъемного механизма. Измерение скорости потока осуществляется трубкой Пито.
Вода из проточной части через сливную емкость попадает в технологический бак. Бак представляет собой сварную конструкцию. Гидроканал установлен на опоры.
Лабораторные работы
- Изучение распределения скорости по потоку и определение расхода по эпюре скоростей.
- Истечение жидкости из отверстий и насадков в атмосферу при постоянном напоре.
- Истечение жидкости из отверстий и насадков под уровень при постоянном напоре.
- Определение пропускной способности водосливов различного типа: водослив с тонкой стенкой, водослив с широким порогом и т. п. (5 типов).
- Исследование совершенного гидравлического прыжка.
- Сопряжение бьефов за водосливом: прыжок в сжатом сечении, затопленный прыжок, отогнанный прыжок
- Определение зависимости глубины равномерного потока от уклона дна.
- Исследование кривых свободных поверхностей безнапорного потока.
- Определение усилий, действующих, на преграду различного типа.
- Определение сопротивления при обтекании тел различного профиля.
Комплект поставки
- Стенд «Гидроканал»
- Стремянка.
- Подвижная каретка с тензометрическим датчиком.
- Различные виды водосливов – 1 комплект:
- с тонкой стенкой;
- с широким порогом;
- с узким порогом;
- круговой;
- треугольный водослив;
- тонкая стенка без бокового сжатия;
- тонкая стенка с боковым сжатием;
- разделители;
- пороги.
- Тела различного профиля:
- шар;
- конус;
- цилиндр.
- Шланг 10м.
- Каретка для крепления датчика усилия.
- Каретка для крепления трубки Пито.
- Уровень электронный.
- Ручка подъемного механизма.
- Брызгозащитный щиток сточного бака.
- Вещество для предотвращения зацветания воды в лотке.
- Учебный видеоролик.
- Методические материалы.
- Руководство по эксплуатации.
- Гарантийный талон.
- Паспорт.
Технические характеристики
| Лабораторных | 10 |
|---|
Гидравлический лоток с размерами проточной части 3000х250х350 мм
